Victron Lynx Power In (M10) modulární DC sběrnice s M10 přípojnicemi
Vypredané
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu

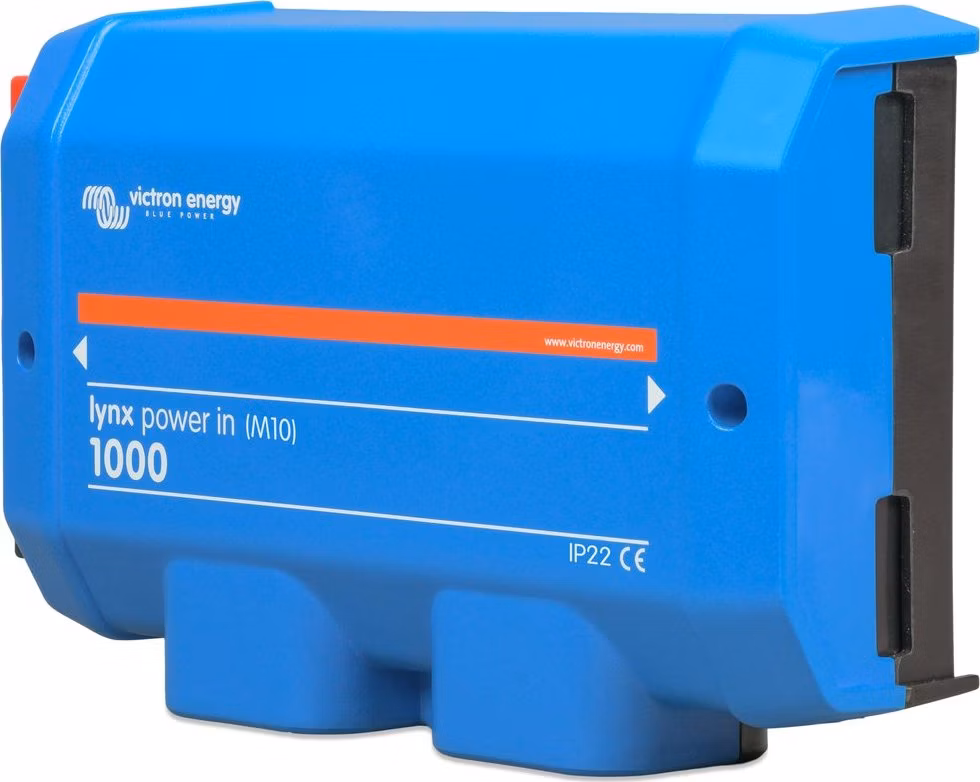

Victron Energy Lynx Power In M10
Robustní modul DC rozvodného systému pro flexibilní propojení baterií, nabíječek a spotřebičů.
Lynx Power In M10 je vstupní nebo průchozí modul modulárního systému Lynx od společnosti Victron Energy. Slouží k přehlednému propojení až čtyř DC zařízení – baterií, nabíječek nebo zátěží – prostřednictvím pozitivní a negativní sběrnice s připojením M10. Modul je navržen pro vysoký proudový výkon až 1000 A a široký napěťový rozsah 9–60 V DC, což ho činí vhodným pro systémy 12 V, 24 V i 48 V.
Konstrukce modulu zahrnuje integrovaný zemnicí bod pro bezpečné uzemnění celého systému. Modul neobsahuje pojistky, což umožňuje maximální flexibilitu při návrhu instalace – jištění je nutné řešit externě podle konkrétních požadavků aplikace. Lze jej použít samostatně nebo jako součást většího modulárního systému Lynx v kombinaci s dalšími moduly jako Distributor, Shunt VE.Can nebo Smart BMS.
- Pozitivní a negativní sběrnice s 4 připojeními pro baterie, nabíječky nebo DC spotřebiče
- Vysoký provozní proud až 1000 A při kontinuálním provozu
- Široký napěťový rozsah 9–60 V DC pro systémy 12/24/48 V
- Integrovaný zemnicí bod pro bezpečné uzemnění instalace
- Snadná montáž a propojení s ostatními moduly Lynx (Distributor, Shunt VE.Can, Smart BMS)
- Přípojnice M10 pro propojení mezi moduly, svorky M8 pro připojení vodičů

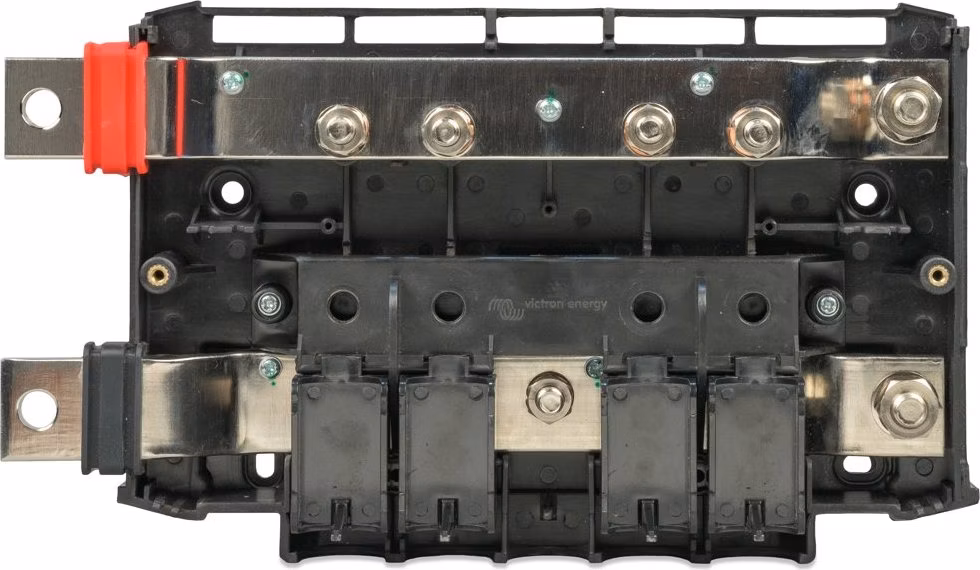

- Robustní konstrukce z ABS plastu s pocínovanými měděnými přípojnicemi 8 × 30 mm
- Provozní teplota od –40 °C do +60 °C s krytím IP22
Modulární systém a kompatibilita
Modul je plně kompatibilní s celým ekosystémem Lynx od Victron Energy. Lze jej kombinovat s moduly Lynx Distributor (s integrovanými pojistkami), Lynx Shunt VE.Can (pro monitorování proudu a napětí) nebo Lynx Smart BMS (pro správu lithiových baterií). Propojení mezi moduly je realizováno pomocí přípojnic M10, zatímco pro připojení vodičů slouží svorky M8.
Technické provedení
Přípojnice jsou vyrobeny z pocínované mědi o rozměrech 8 × 30 mm, což zajišťuje vynikající vodivost a odolnost proti korozi. Kryt z ABS plastu poskytuje mechanickou ochranu a krytí IP22 proti vniknutí pevných částic a kapek vody. Kompaktní rozměry 290 × 170 × 80 mm a hmotnost pouhých 2,1 kg usnadňují instalaci i v omezeném prostoru. Na modul se vztahuje 5letá záruka.
ZÁKLADNÍ SPECIFIKACE
Jmenovitý proud: 1000 A DC (kontinuálně)
Napěťový rozsah: 9–60 V DC
Typ přípojnice: M10 pro propojení mezi moduly, M8 pro připojení vodičů
Počet připojení: 4 (pozitivní a negativní sběrnice)
Materiál přípojnic: pocínovaná měď (8 × 30 mm)
Materiál krytu: ABS plast
Krytí: IP22
Provozní teplota: –40 °C až +60 °C
Skladovací teplota: –40 °C až +60 °C
Relativní vlhkost: max. 95 % (nekondenzující)
Rozměry: 290 × 170 × 80 mm
Hmotnost: 2,1 kg
