Ubiquiti UC-EV-Station-Lite, EV Station Lite

Ubiquiti UC-EV-Station-Lite, UniFi EV Station Lite, nabíjacia stanica Lite EU verzia, biela

vonkajšia 3fázová nabíjacia stanica pre batériové elektromobily (BEV) aj plug-in hybridy (PHEV), ponúkajúca výkon až 22 kW, krytie IP55 a flexibilnú správu prístupu prostredníctvom platformy UniFi Connect

Nabíjacia stanica ponúka pohodlné a efektívne riešenie pre domáce aj firemné použitie. Výkon až 22 kW a 7m nabíjací kábel zaisťujú rýchle a komfortné dobíjanie so zásuvkou Typ 2 (štandard IEC 62196-2) a 3 fázovom napájaní 400 V (32 A).

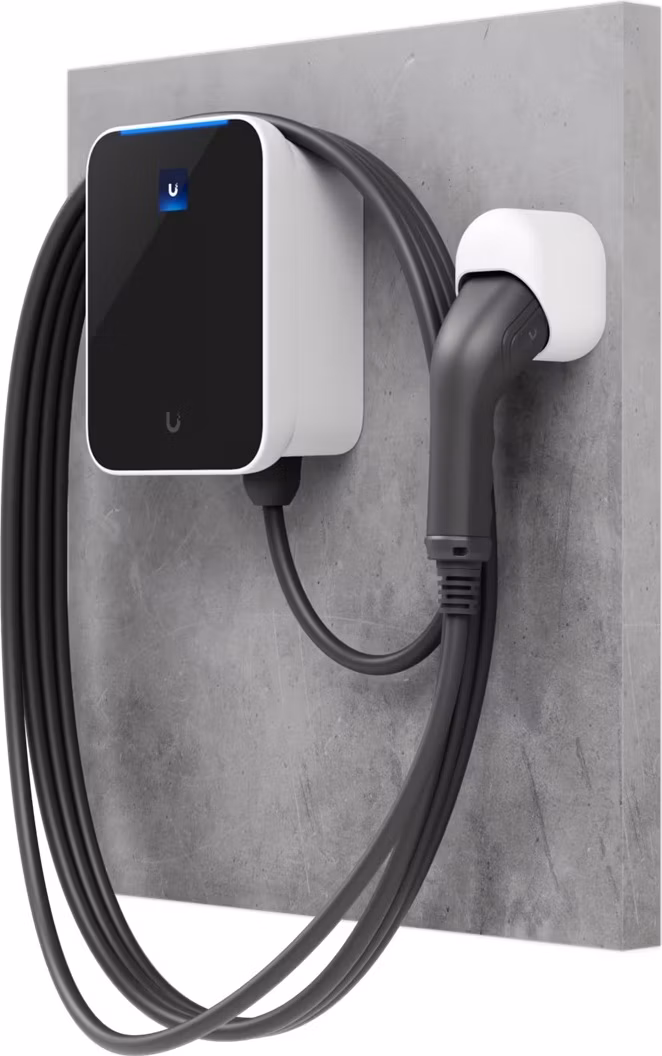

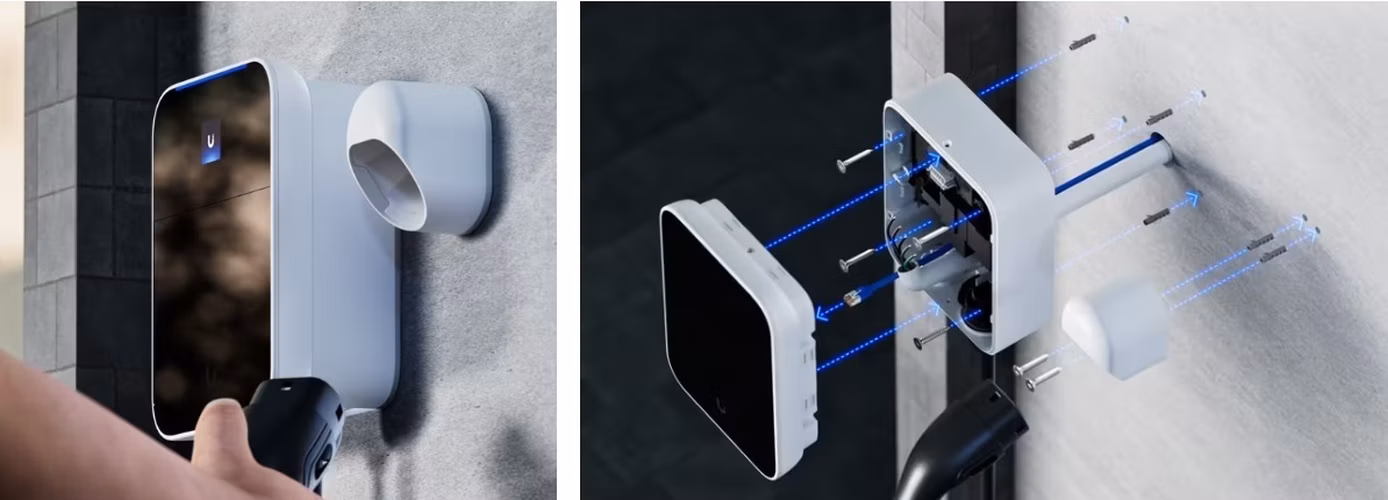

Elegantné nástenné prevedenie šetrí priestor a umožňuje jednoduchú inštaláciu v garážach aj vonkajších priestoroch.

Integrované Wi-Fi, Bluetooth 5.0 a Gigabit Ethernet umožňujú pohodlnú komunikáciu a správu prostredníctvom platformy UniFi Connect. Prístup k nabíjaniu je možné riadiť prostredníctvom mobilnej aplikácie UniFi Endpoint alebo priložením NFC karty.

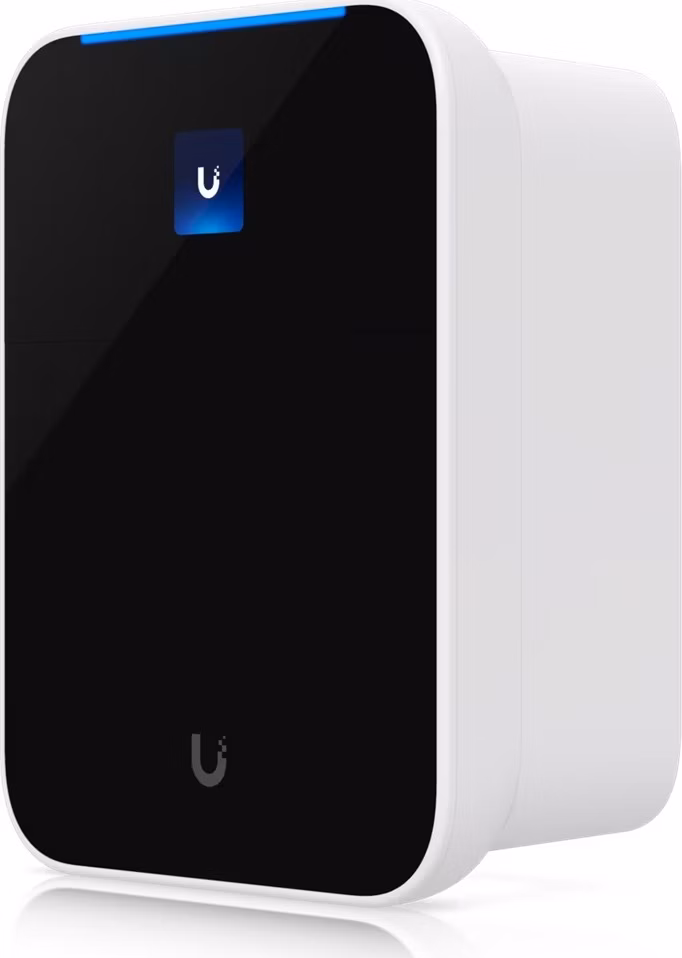

Vstavaný 1,7" displej poskytuje prehľadné informácie o priebehu nabíjania, zatiaľ čo podpora USB-C rozhrania rozširuje možnosti konfigurácie a údržby zariadenia.

Kľúčové vlastnosti

* 3fázové AC nabíjanie (Level 2) s výkonom až 22 kW (400 V/ 32 A, 50/60 Hz) prostredníctvom konektora IEC 62196-2 Typ 2

* nabíjací kábel s dĺžkou 7 m umožňuje pohodlné pripojenie vozidla bez nutnosti vlastného kábla

* krytie IP55 a polykarbonátový kryt zaisťujú odolnosť voči poveternostným podmienkam pre vonkajšiu inštaláciu

* konektivita cez GbE RJ-45, Wi-Fi (802.11a/b/g/n/ac/ax) a Bluetooth 5.0 pre správu v rámci platformy UniFi Connect

* integrovaný 1,7" stavový displej LCM zobrazuje aktuálny stav a základné informácie o priebehu nabíjania, sieťové pripojenie, popr. chybové kódy

* maximálny výstupný prúd je možné ľahko obmedziť prostredníctvom webového rozhrania UniFi Site Manager; nabíjanie sa automaticky zastaví po dosiahnutí plného nabitia batérie

* prístup k nabíjaniu je možné riadiť pomocou NFC karty alebo mobilnej aplikácie UniFi Endpoint (iOS a Android), UniFi Identity

* certifikácia CE a súlad so štandardom IEC 61851-1; stanica obsahuje ochranu proti prepätiu (OVP), podpätiu (UVP), nadprúdu (OCP) a detekciu úniku prúdu

* montáž na stenu alebo stojan; základné funkcie nabíjania sú dostupné aj v režime offline bez pripojenia k sieti (funkcie vzdialenej správy a monitorovania budú dočasne nedostupné než bude obnovené pripojenie)

Výkon

Konektivita:

* 1x port GbE RJ45 (10/100/1000 Mb/s) - sieťový port slúži k priamemu káblovému pripojeniu do routera či switchu - zaisťuje nepretržitú správu, autorizáciu užívateľov a aktualizácie SW

* 1x port USB-C - iba ako HW rezerva pre pripojenie externého platobného terminálu (do budúcna aj pri type Lite)

* Bluetooth 5.0, WiFi (802.11a/b/g/n/ac/ax)

Procesor: dvojjadrový procesor Arm Cortex-A53, 1 GHz

Veľkosť displeja: vstavaný 1,7" stavový displej LCM

Tlačidlá: skryté tlačidlo Reset (vo vnútri konštrukcie pod spodným priehľadným krytom)

LED podsvietenie: indikácia stavu napájania a pripravenosti zariadenia

Softvér-systémové požiadavky:

- aplikácia pre správu - mobilné aplikácie UniFi Connect: verzia 3.21 a novšia - UniFi Connect pre iOS a Android: verzia 2.32 a novšia

- Pre registráciu NFC karty musí byť UniFi Access spustený na rovnakej konzole ako UniFi Connect. Pre UniFi Identity Enterprise je vyžadovaný UniFi OS 4.0.6 a novší.

Napájanie

Nabíjací výkon: až 22 kW

Metóda napájania: 400 V AC, 32 A, 50/60 Hz, 3fázové

Dĺžka nabíjacieho kábla: 7 m (hardwired)

Typ nabíjacej zásuvky: IEC 62196-2 Typ 2 (Mennekes)

Stupeň krytia: IP55

Vstavané ochrany: ochrana proti prepätiu (OVP), ochrana proti podpätiu (UVP), ochrana proti nadprúdu (OCP), detekcia únikov

Požiadavky na inštaláciu: Inštaláciu musí vykonať kvalifikovaný elektrikár v súlade s miestnymi elektrotechnickými predpismi. Je vyžadovaný dedikovaný istič (pre nabíjač 32 A typicky okruh dimenzovaný na 40 A) a prúdový chránič (RCD) s citlivosťou 30 mA. Nutné je tiež správne ochranné uzemnenie (PE).

Fyzické charakteristiky

Farba: biela

Rozmery (šxhxv): 192,7 x 101,4 x 254,7 mm

Hmotnosť (g): 7200 (vrátane masívneho trojfázového kábla)

Možnosti montáže: nástenný držiak, stojan (voliteľne)

Prevádzková teplota okolia (°C): -30 až 50

Prevádzková vlhkosť okolia (%): 5 až 90% bez kondenzácie

Materiál puzdra: polykarbonát

NDAA Compliant: áno

Certifikácia: CE, IEC 61851-1

Obsah balenia

* Ubiquiti UniFi EV Station Live, nabíjacia stanica

* integrovaný nabíjací kábel 7 m - zakončený nabíjacou pištoľou s konektorom pre elektromobil (európska verzia disponuje konektorom Type 2 pre výkon až 22 kW)

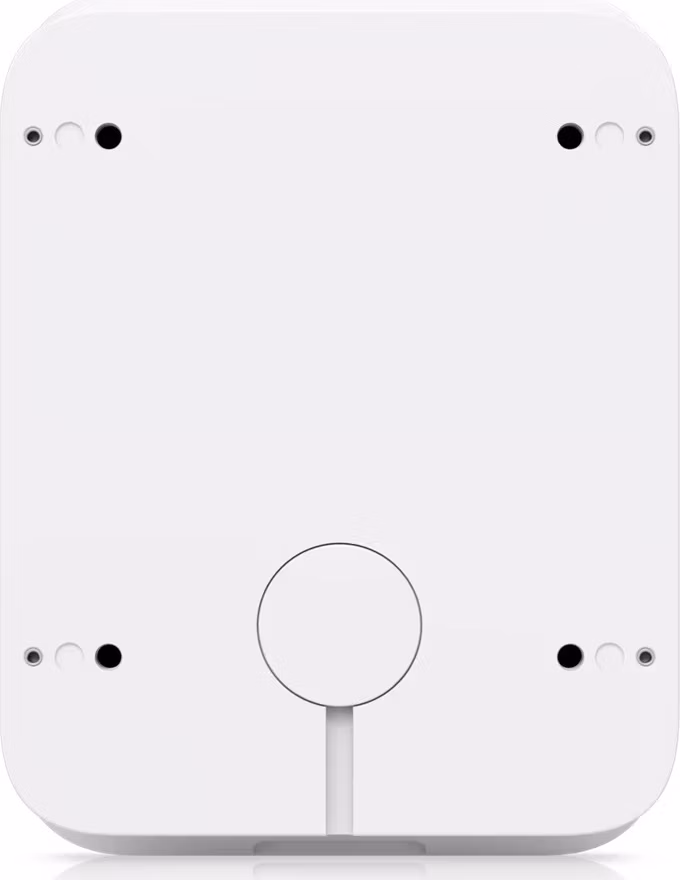

* nástenný držiak - kovová montážna doska na upevnenie tela nabíjačky na stenu

* sada spojovacieho materiálu - skrutky, hmoždinky, šablóny

* káblové priechodky a upchávky (pre zachovanie vodeodolnosti v mieste vstupu napájacieho či dátového kábla), prísavka na demontáž panelu

* užívateľská príručka

- voliteľné príslušenstvo - samostatne stojaci stĺpik (EV Station Stand) a príslušný montážny adaptér (Stand Adapter) s redukciou pre uchytenie verzie Lite na originálny stojan

- upozornenie - obmedzená verzia Lite - k tejto verzii nie je možné dodatočne dokúpiť a pripojiť externý platobný terminál, pre účtovanie poplatkov za nabíjanie pomocou priamej platby kartou - je nutné zakúpiť vyšší model EV Station Pro

Sprievodca inštaláciou: https://dl.ui.com/qig/uc-ev-station-lite/#index
