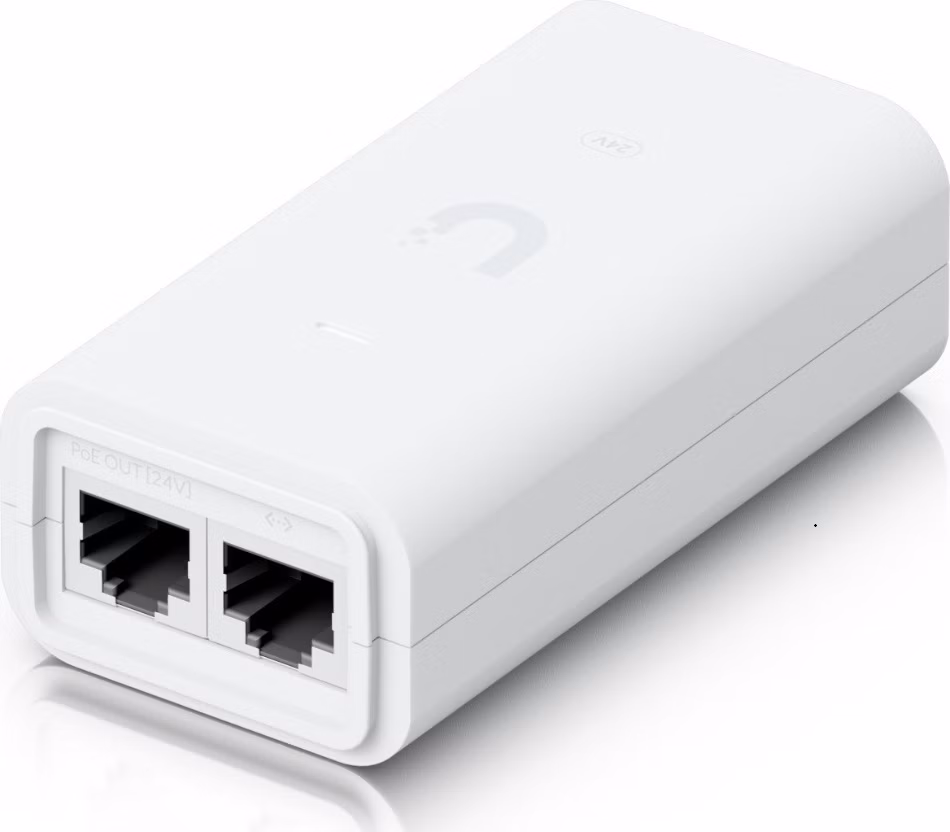

Ubiquiti UACC-Adapter-PoE-24-12W-20, PoE Adapter, 24V DC, 12W, 20-pack

Ubiquiti UACC-Adapter-PoE-24-12W-20, 24V DC PoE Adapter 2,5 GbE 20pack

sada 20 spoľahlivých PoE adaptérov/injektorov s výkonom 12 W a podporou 2,5 GbE konektivity pre napájanie sieťových zariadení

Kompaktný pasívny PoE adaptér od Ubiquiti slúži na napájanie sieťových zariadení cez ethernetový kábel bez nutnosti samostatného napájacieho vedenia k zariadeniu. Vhodný pre inštaláciu menších PoE zariadení, ako sú prístupové body alebo kamery podporujúce pasívne PoE 24V.

PoE adaptér UACC-Adapter-PoE-24-12W od spoločnosti Ubiquiti poskytuje výkon až 12 W pri výstupnom napätí 24 V DC. Vďaka univerzálnemu vstupnému napätiu 100–240 V AC je možné adaptér používať v rôznych krajinách bez nutnosti ďalších úprav. Podporuje 2,5 GbE pripojenie a je vybavený RJ-45 portami pre dátový vstup aj PoE výstup.

Adaptér je vybavený komplexnou ochranou proti prepätiu v diferenciálnom aj spoločnom režime, s maximálnym výbojom 1500 A pri impulze 8/20 µs. ESD/EMP ochrana 6 kV/10 kV chráni pripojené zariadenia pred elektrostatickým výbojom. Ochrana proti preťaženiu aktivuje sa pri prúde 0,6–1 A.

Adaptér je určený na napájanie sieťových zariadení Ubiquiti, vrátane modelov Wave-Fiber-ONU, UF-LOCO, UISP-FIBER-XG, UF-Nano, UF-WIFI, UACC-AE a UF-WiFi6. Vďaka 2-drôtovému napájaniu na pinoch 4, 5 (+) a pinoch 3, 6, 7, 8 (-) zaisťuje stabilnú dodávku energie.

Kľúčové vlastnosti

* výstupný výkon 12 W pri napätí 24 V DC s prúdom 0,5 A

* univerzálne vstupné napätie 100–240 V AC s frekvenciou 50/60 Hz pre celosvetové použitie

* podpora 2,5 gigabitového pripojenia pre rýchly prenos dát

* ochrana proti prepätiu s odolnosťou až 1500 A (8/20 µs) a ESD/EMP ochranou 6 kV/10 kV

* funkcia diaľkového resetovania a fyzické tlačidlo pre reset zariadenia

* vysoká účinnosť 82,96 % s minimálnou spotrebou v pohotovostnom režime 0,1 W

* kompatibilita s produktmi Ubiquiti vrátane UF-LOCO, UF-Nano, UF-WiFi6 a ďalšími

* c CE, FCC, IC, UL, PSE, BSMI, NDAA kompatibilný

Sieťové vlastnosti

Sieťové rozhranie: RJ-45 2× RJ-45 (1× dáta, 1× dáta + PoE)

Gigabitový LAN port: áno

Rýchlosť rozhrania (Multi-Gigabit): 10/100/1000 Mbps (Gigabit) a najnovšie aj 2,5 Gbps (2,5 GbE)

AC konektor (napájanie): IEC-320 C6

Dátový vstup/PoE : tienená zásuvka RJ45

Konektory:

* 1× RJ-45 (LAN): tienený vstupný port slúžiaci čisto pre dátové pripojenie. Prepája sa štandardným ethernetovým káblom s routerom, switchom alebo počítačom

* 1× RJ-45 (PoE): tienený výstupný port, ktorý v sebe kombinuje prenos dát a pasívne 24V napájanie - z neho vedie kábel priamo do napájaného koncového zariadenia (napr. prístupového bodu UniFi)

* 1× IEC-320 C6 (tzv. „ďatelina“ / „trojlístok“): trojkolíkový napájací konektor na boku/konci šasi, do ktorého sa zapája priložený sieťový kábel pre napájanie z klasickej 230V zásuvky

(tretie piny slúžia na uzemnenie prepäťovej ochrany)

LED diódy-indikátory: 1x stavová LED - rýchla diagnostika napájania

Tlačidlá: reset

Možnosť vzdialeného resetu: áno

Napájanie:

* integrovaný napájací kábel: C6 konektor (trojžilové prepojenie cez C6 konektor)

* 2párové napájanie: piny 4, 5 (+) a piny 3, 6, 7, 8 (-)

Elektrické parametre

Vstupné napätie: 100–240 V AC

Vstupná frekvencia: 50/60 Hz

Vstupný prúd: 0,3 A @ 120 V AC, 0,2 A @ 240 V AC

Nábehový prúd (inrush): <30 A (peak) @ 120 V AC, <60 A (peak) @ 230 V AC

Výstupné napätie: 24 V DC

Výstupný prúd: 0,5 A

Podporovaný rozsah výstupného napätia: 22,8–25,2 V

Celkový výstupný výkon: 12 W

Účinnosť: 82,96 %

Spínacia frekvencia (switching frequency): 50 kHz

Výstupné zvlnenie (ripple): max. 1 %

Lineárna regulácia: ? 3%

Záťažová regulácia (load regulation): ? 5%

Maximálna spotreba energie (standby): 0,1 W

Ochrana a bezpečnosť

* ochrana proti prepätiu (surge, ESD/EMP): ESD/EMP 6 kV / 10 kV

* prepäťová ochrana – režimy: rozdielový aj spoločný (difference & common mode)

* maximálny vybíjací prúd pri prepätí: 1500 A (8/20 µs) – napájanie

* pulzný prúd dát (peak pulse): 36 A (10/1000 µs)

* ochrana proti nadprúdu (over-current): 0,6–1 A

* paralelná kapacita (dátových liniek): < 5 pF

Fyzické charakteristiky

Farba: biela

Rozmery (šxhxv): 89 x 46 x 33 mm

Hmotnosť (g): 100 (1 ks)

Prevádzková teplota okolia (°C): 0 až 40

Prevádzková vlhkosť okolia (%): 5 až 95% bez kondenzácie

Možnosti montáže: na stenu pomocou plastového držiaka (voliteľné), voľné umiestnenie (položenie na podložku) - polica, stôl, priamo na dno menšieho racku, alternatívna montáž v dátovom rozvádzači (racku) - na rackovú policu, montáž pomocou sťahovacích pások či suchého zipsu (pomocou 3D tlačených držiakov)

Inštalácia pasívneho PoE adaptéra (Plug & Play):

* do jedného RJ-45 portu označeného ako LAN zapojíte kábel z vášho switchu alebo routera

* do druhého portu označeného ako PoE zapojíte kábel vedúci k napájanému zariadeniu (napr. prístupovému bodu UniFi)

* priložený napájací kábel zapojíte do zásuvky

NDAA Compliant: áno

Obsah balenia

* 20× PoE adaptér Ubiquiti UACC-Adapter-PoE-24-12W (s podporou 2,5 GbE a výkonom 12W)

* 20× napájací kábel pre zapojenie do elektrickej siete (s C6 konektorom na strane adaptéra)
