Popis produktu

EdgePoint EP-S16 od Ubiquiti je Gigabitový L2/L3 switch vo vonkajšom prevedení s podporou výstupného POE na všetkých 16 portoch a vstupného POE na prvých dvoch portoch.

Vďaka tomuto produktu už nebudete musieť ťahať káble zo strechy do nižších poschodí pre každý aktívny prvok zvlášť, prípadne vymýšľať zložité riešenie obsahujúce vonkajší rozvádzač, inštaláciu switchu, napájania a POE. Teraz máte všetko v jednom.

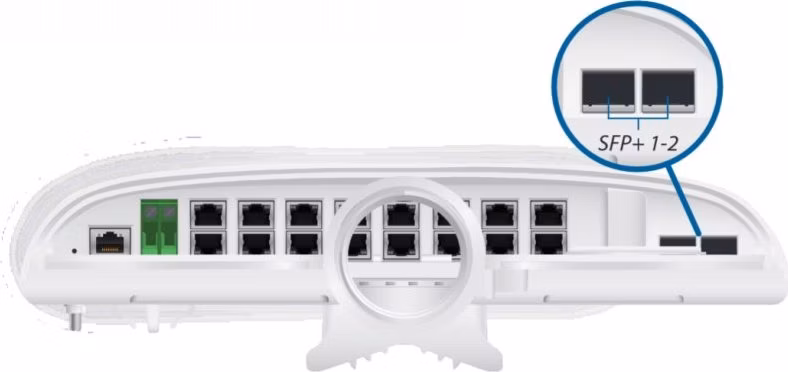

Čo sa konektorov a rozhraní týka, zariadenie má veľmi bohatú výbavu a obsahuje (16) 10/100/1000Mbps ethernetových portov s podporou POE, (2) SFP/SFP+ portov s rýchlosťou 1/10Gbps, (1) sériový RJ45 porta DC svorkovnicu pre priame pripojenie. energie.

Celé zariadenie je poháňané ARM procesorom Cortex-A9 s taktom 400MHz, 256MB RAM a vnútorným úložiskom o veľkosti 32MB.

POE IN - Napájanie po ethernete pre EdgePoint EP-S16 má svoje limity a pre viac napojených zariadení je odporúčané používať napájanie cez DC svorkovnicu. V prípade potreby sú na POE IN účelu určené porty 1 a 2.

Celá jednotka sa napája cez pasívne POE 54V/1,5A po vodičoch (+1, 2, 4, 5 -3,6, 7, 8).

V prípade využitia POE IN na portoch 1 alebo 2 nie je možné zároveň využiť na týchto portoch funkciu POE Out.

POE Out - Porty POE Out sú rozdelené do dvoch skupín podľa odberu a zároveň podľa vodičov po ktorých je napájanie vedené. Prvá skupina portov 1 - 4 podporuje pasívne POE 54V alebo 24V/1,4A a jedná sa o napájanie na všetkých vodičoch (+1, 2, 4, 5 -3, 6, 7, 8). Tieto porty sú určené pre napájanie napr.: AF-5X jednotiek.

Druhá skupina portov 5 - 16 podporuje 802.3af/at alebo pasívne 24V/0,7A.

Pri pasívnom POE sa jedná o napájanie na vodičoch (+4, 5 -7, 8). Vhodné napr.: pre jednotky PowerBeam a kamery.

Vďaka veľmi sofistikovanému operačnému systému EdgeOS je možné využívať základné switch funkcie, konfiguráciu a monitorovanie PoE a pokročilými funkciami ako je napr. konfigurácia VLAN, RSTP, Link aggregation, DHCP snooping, overovanie cez RADIUS a routovanie.

Obsah balenia

* zariadenie

* PoE napájací zdroj

* napájací kábel

* (2) kovová sťahovacia páska

* káblová priechodka

* držiak na stenu

Technické parametre

Fyzické charakteristiky

Prevedenie: Vonkajšie

Ventilátory: Bez ventilátora

Šasi: Kovové

Tlačidlá: Reset

Prevádzková teplota [°C]: -20 až 65

Hĺbka [mm]: 88

Šírka [mm]: 326

Výška [mm]: 382

Konektory a rozhrania

Sériový port: RJ45

Rýchlosti LAN: (16) 10/100/1000Mbps

Rýchlosti SFP/SFP+/QSFP+: (2) 1G/10Gbps

Napájanie

Max. spotreba energie [W]: 40

Typ napájania: PoE, DC svorkovnica

Typy PoE: PoE-Out + PoE-In

Podporované PoE-Out štandardy: 802.3af, 802.3at, Pasívne 24V, Pasívne 48V

Počet PoE Out portov: 16

Napájanie cez konektor/svorkovnicu: 42 .. 56V DC

Softvér

Web management: Áno

Predvolená IP adresa: 192.168.1.2

Predvolené meno a heslo: Ubiquiti/Ubiquiti
