Ubiquiti Enterprise Audio/Video XG 24 PoE - 24x 10GbE, 4x QSFP28, 1x SMA pro GPS, 24x PoE+++ (PoE budget 2150W)
Vypredané
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu
Ubiquiti Enterprise Audio/Video XG 24 PoE
Podnikový switch pro profesionální AV sítě s 24 porty 10G PoE+++ a čtyřmi 100G QSFP28 uplinky v provedení 1U rack.
Ubiquiti EAV-XG-24-PoE je navržen pro nasazení v náročných AV prostředích vyžadujících deterministickou synchronizaci médií. Switch podporuje standardy SMPTE ST 2110, SDVoE, AES67 a Dante, přičemž pro přesnou časovou synchronizaci využívá vestavěné hodiny OCXO s podporou protokolu PTPv2. Volitelný GPS vstup prostřednictvím konektoru SMA umožňuje synchronizovat switch s externím zdrojem času a využít jej jako grandmaster pro celou síť.
Celková kapacita switche dosahuje 1 280 Gbps s propustností 640 Gbps bez blokování. Všech 24 portů RJ-45 podporuje PoE+++ s výkonem až 90 W na port, přičemž celková dostupná kapacita PoE dosahuje až 2 150 W při napájení 200–240 V AC ve sdíleném režimu. Switch je vybaven dvěma vyměnitelnými napájecími moduly a čtyřmi vyměnitelnými ventilátory za provozu pro zajištění vysoké dostupnosti.
- Vestavěné hodiny OCXO s protokolem PTPv2 ve třech režimech: grandmaster, boundary clock a transparent clock.
- Vstup GPS přes konektor SMA pro synchronizaci s externím zdrojem přesného času.
- Celková dostupná kapacita PoE až 2 150 W (200–240 V AC, sdílený režim) se dvěma napájecími moduly 1 200 W.
- Podpora Layer 3 funkcí včetně statického směrování, DHCP serveru, DHCP relay a směrování mezi VLANy.
- Integrované Pro AV profily pro Dante, Q-SYS, NDI, SDVoE, Shure, AES67 a Crestron.
- Technologie Etherlighting na portech Ethernet i QSFP28, displej LCM 1,3" s dotykovou obrazovkou.
Přesná časová synchronizace pro AV sítě
Switch podporuje protokol PTPv2 ve třech režimech provozu. V režimu grandmaster (GM) slouží jako primární zdroj času pro celou síť, synchronizovaný s GPS přijímačem připojeným přes konektor SMA. Režim boundary clock (BC) přijímá čas od nadřazeného grandmasteru a distribuuje jej dále do sítě. Režim transparent clock (TC) přeposílá PTP zprávy a zároveň kompenzuje zpoždění vzniklé průchodem switche.
Správa a bezpečnost sítě
Switch nabízí pokročilé funkce správy sítě včetně 802.1X, DHCP snoopingu, MAC-based ACL, IP-based ACL a izolace portů. Podporuje až 1 000 VLANů, tabulku MAC adres s kapacitou 32 000 záznamů a 512 statických IPv4 tras. Správa zařízení je dostupná přes Ethernet (AR) nebo sériovou konzoli.
Montáž a mechanické provedení
Switch v provedení 1U full-depth rack je určen pro montáž do 19" čtyřsloupkových racků s hloubkou sloupků 650 až 1 000 mm. Pro montáž do dvousloupkového racku je nutný středový montážní držák nebo konzolová police. Skříň je vyrobena z oceli SGCC, provozní teplota je –5 až +40 °C.
ZÁKLADNÍ SPECIFIKACE

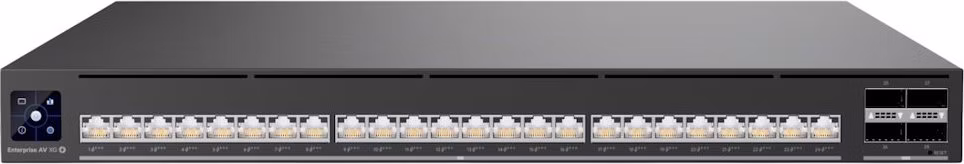

Porty: 24× 10G RJ-45 PoE+++, 4× 100G QSFP28, 1× 1G RJ-45 management, 1× RJ-45 konzole, 1× SMA
Přepínací kapacita: 1 280 Gbps
Propustnost bez blokování: 640 Gbps
Rychlost přeposílání: 810 Mpps
Max. výkon PoE na port: 90 W (PoE+++)
Celková kapacita PoE (200–240 V AC, sdílený režim): 2 150 W
Napájení: 2× hot-swap AC/DC modul 1 200 W, 100–240 V AC, 50/60 Hz
Max. příkon: 150 W bez PoE, 2400 W s PoE
Podpora VLAN: 1 000
Tabulka MAC adres: 32 000 záznamů
Statické IPv4 trasy: 512
Vyrovnávací paměť paketů: 8 MB

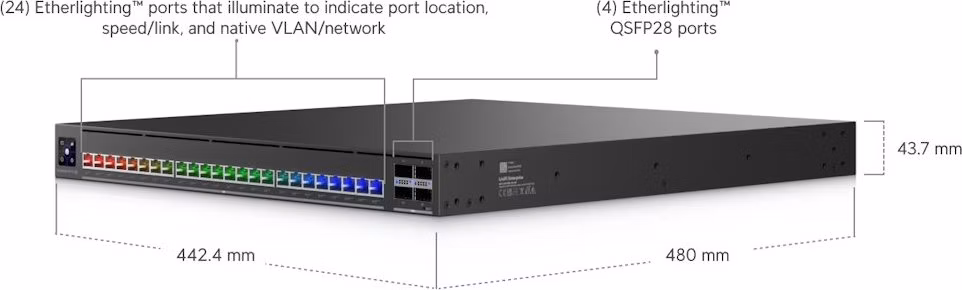

Rozměry: 480 × 442,4 × 43,7 mm
Hmotnost (bez držáků): 9,85 kg
Provozní teplota: –5 až +40 °C
Provozní vlhkost: 10 až 90 % bez kondenzace
Provedení: rack 1U, full-depth, 19" čtyřsloupkový rack
