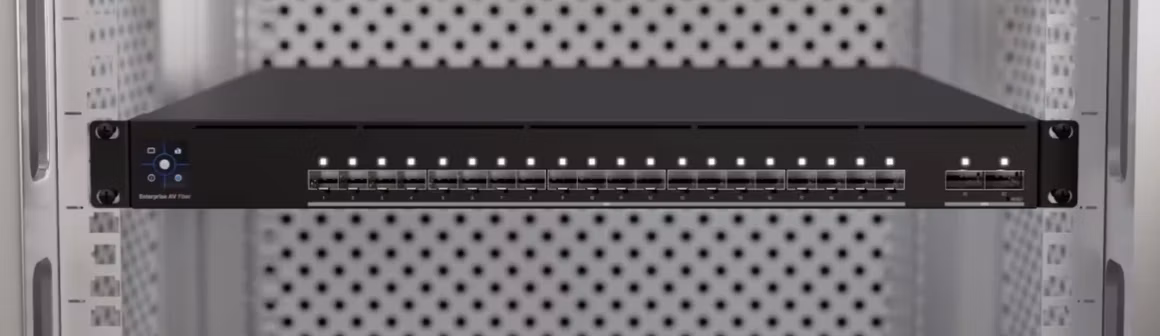

Profesionální switch pro AV sítě s kapacitou 800 Gbps, vybavený 20 porty 10G SFP+ a 2 uplinky 100G QSFP28.

Switch je navržen pro nasazení v náročných profesionálních AV prostředích a podporuje průmyslové standardy SMPTE ST 2110, SDVoE a AES67 pro přenos nekomprimovaného videa a audia po IP síti. Integrovaný vysoce přesný OCXO oscilátor zajišťuje přesné časování pro synchronizaci AV zařízení, přičemž vstup přes SMA konektor umožňuje připojení GPS zdroje pro synchronizaci switche v režimu grandmaster.

Zařízení pracuje na vrstvě L3 a nabízí podporu protokolu PTPv2 ve třech režimech: grandmaster (GM), boundary clock (BC) a transparent clock (TC). Předkonfigurované Pro AV profily pro Dante, Q-SYS, NDI, SDVoE, Shure, AES67 a Crestron zjednodušují nasazení v profesionálních AV instalacích. Vysokou dostupnost podporují dva hot-swap napájecí zdroje a čtyři hot-swap ventilátorové moduly.

Přesná časová synchronizace pro profesionální AV sítě
Protokol PTPv2 (Precision Time Protocol) umožňuje velmi přesnou synchronizaci času mezi zařízeními v síti, což je důležité zejména pro profesionální AV aplikace. V režimu grandmaster (GM) slouží switch jako primární zdroj času pro celou síť a je synchronizován s GPS zdrojem připojeným přes SMA port. Režim boundary clock (BC) přijímá čas od grandmasteru a distribuuje jej k navazujícím zařízením, zatímco transparent clock (TC) přeposílá PTP zprávy s korekcí zpoždění vzniklého průchodem switche.

Správa a zabezpečení
Dedikovaný management port (1G RJ-45) umožňuje oddělený přístup ke správě zařízení přes SSH. Tento přístup lze využít i v případě, že není dostupný běžný síťový přístup. Konzolový port umožňuje přímý sériový přístup k rozhraní CLI pro diagnostiku a obnovu. Adopce zařízení probíhá výhradně přes porty SFP+ nebo QSFP28. Zabezpečení sítě zajišťují funkce 802.1X, MAC-based ACL, izolace portů, DHCP snooping a IP-based ACL.

Montážní požadavky

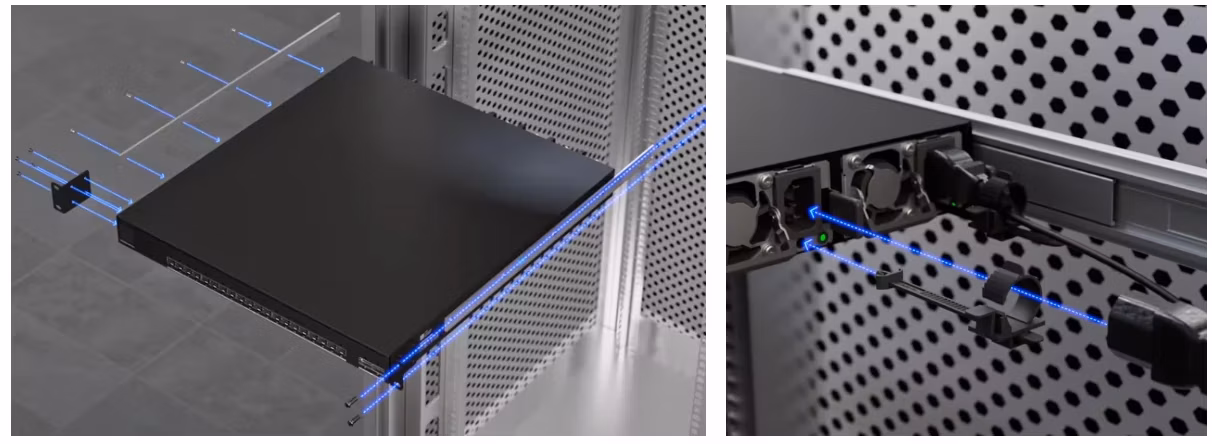

Switch má provedení full-depth a je určen pro montáž do 19" čtyřsloupových racků s hloubkou sloupků 650–1 000 mm. Pro dvousloupové racky je nutné použít středový montážní držák nebo konzolovou polici.

ZÁKLADNÍ SPECIFIKACE

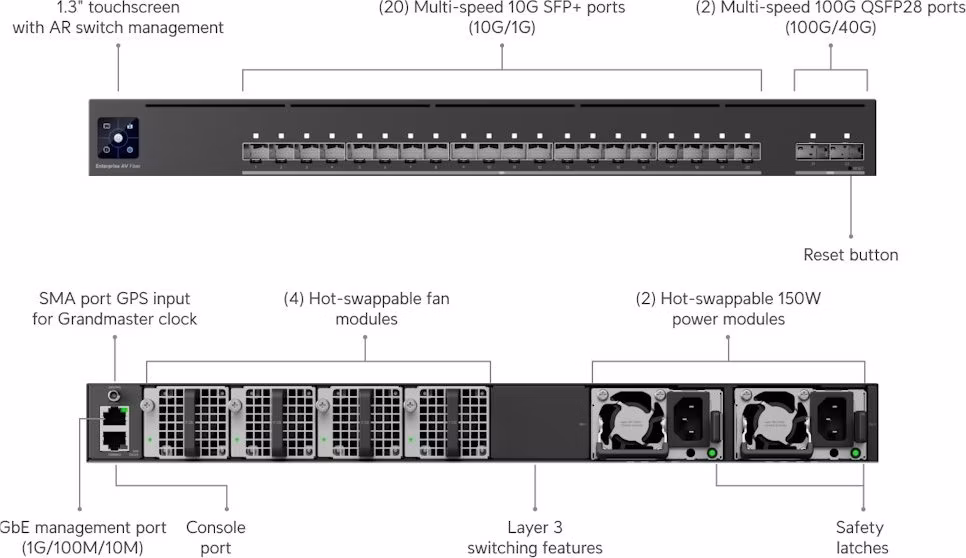

Porty: 20× 10G SFP+, 2× 100G QSFP28, 1× 1G RJ-45 (management), 1× RJ-45 konzolový port, 1× SMA
Přepínací kapacita: 800 Gbps
Propustnost bez blokování: 400 Gbps
Rychlost přeposílání: 595 Mpps
Podporované VLANy: 1 000
Tabulka MAC adres: 32 000 záznamů
IPv4 statické trasy: 512
Vyrovnávací paměť paketů: 8 MB
Přístupové seznamy: IPv4 256, MAC 256
AV protokoly: SMPTE ST 2110, SDVoE, AES67, Dante, Q-SYS, NDI, Shure, Crestron
Synchronizace: PTPv2 (GM, BC, TC), OCXO oscilátor, GPS vstup (SMA)
Napájení: 2× hot-swap AC/DC 150 W, 100–240 V AC, 50/60 Hz
Maximální příkon: 150 W
Ventilátory: 4× hot-swap ventilátorový modul
Provedení: rack 1U, plná hloubka, 19" čtyřsloupový rack (650–1 000 mm)
Rozměry: 480 × 442,4 × 43,7 mm
Hmotnost: 8,95 kg (bez montážních držáků), 9,05 kg (s montážními držáky)
Provozní teplota: –5 až +40 °C
Provozní vlhkost: 10–90 % bez kondenzace
Ochrana ESD: vzduch ±12 kV, kontakt ±8 kV
Materiál skříně: ocel SGCC
Displej: dotykový LCM 1,3"
Podpora Etherlighting: SFP+, QSFP28
