Ubiquiti Enterprise Audio/Video Bridge - Bridge pro přenos audio/video, 4K video, HDMI IN/OUT, 2x XLR Male/Female, PoE+
Vypredané
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu
Ubiquiti Enterprise Audio/Video Bridge
AV-over-IP transceiver napájený přes PoE+ podporuje přenos videa až ve 4K při 60 Hz a profesionální analogové audio přes síťovou infrastrukturu.
Zařízení pracuje jako vysílač nebo přijímač – v režimu vysílače kóduje vstupní HDMI signál a analogové audio a odesílá je po síti, v režimu přijímače dekóduje příchozí stream a předává jej na výstupní HDMI a XLR konektory. Přepínání mezi oběma režimy umožňuje flexibilní nasazení v různých konfiguracích bez nutnosti pořizovat oddělená zařízení pro každou funkci.
Správa probíhá prostřednictvím UniFi Network Application. Zařízení je navrženo pro spolupráci se switchi Enterprise Audio/Video XG 24 PoE a Enterprise Audio/Video Fiber, které zajišťují potřebnou síťovou kapacitu, podporu IGMP Snooping a Jumbo Frames. Pro zapojení do sítě postačuje jediný kabel – GbE RJ-45 s PoE+ zajišťuje současně datové připojení i napájení.
- Přenos videa v rozlišení až 4K při 60 FPS přes HDMI 2.0 vstup i výstup s podporou formátů 480p, 720p, 1080p a 4K.

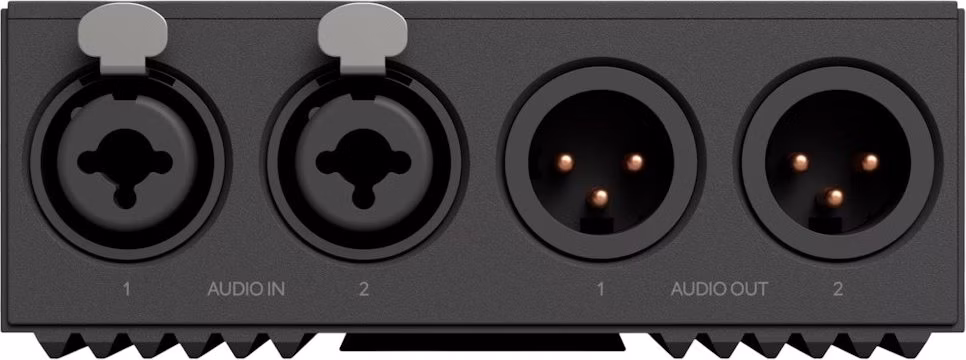

- Dva analogové vstupy XLR female s kombinovaným konektorem XLR/6,35 mm a podporou phantomového napájení 48 V DC.
- Dva výstupy XLR male pro analogové audio s frekvenční odezvou 20 Hz – 20 kHz ±0,5 dB.
- Podpora distribuce signálu v konfiguraci 1-to-1 i 1-to-N včetně TV stěn až do rozložení 8 × 8 panelů (64 displejů).
- Napájení výhradně přes PoE+ (802.3at) s maximální spotřebou 14 W – bez nutnosti externího napájecího zdroje.

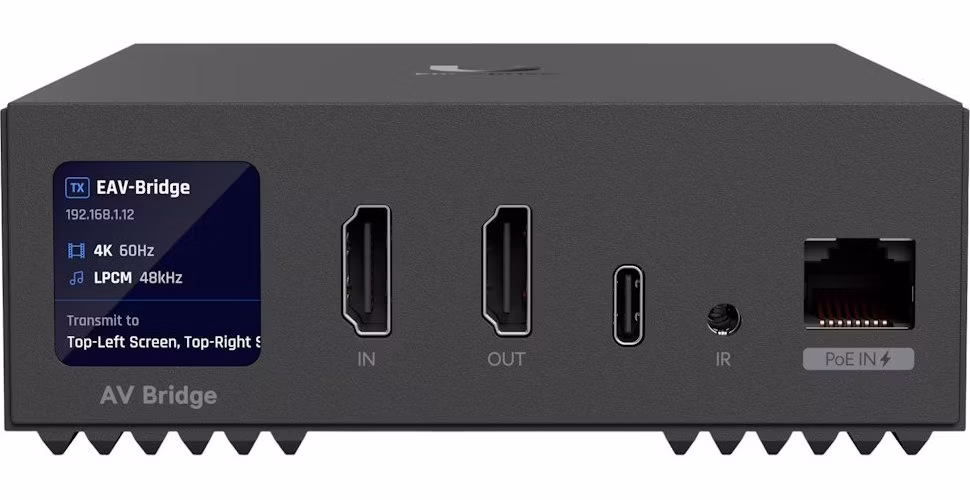

- Port Etherlighting s integrovanou GbE konektivitou a dotykový displej LCM 1,3" pro lokální přehled o stavu zařízení.

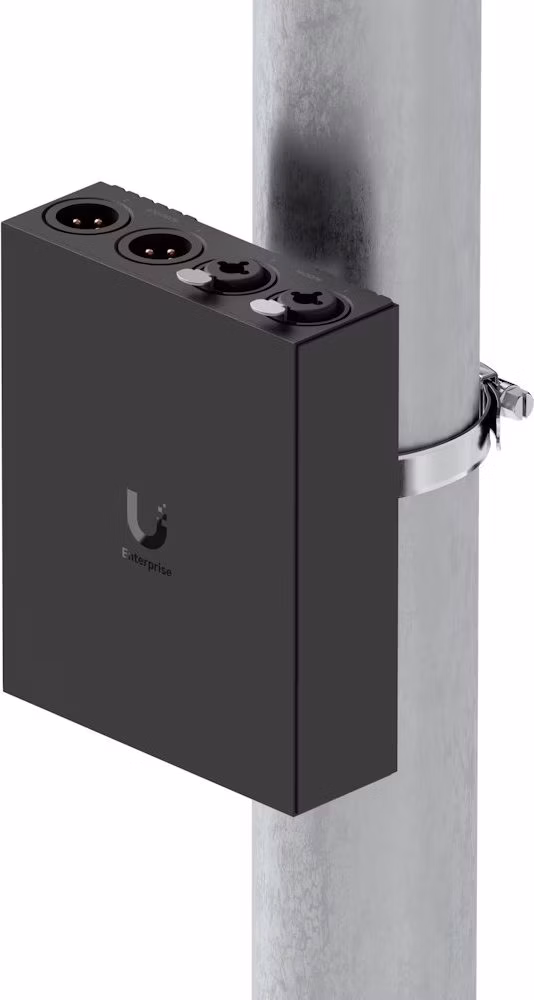

- Hliníkové tělo s možností montáže na DIN lištu, stěnu nebo stožár o průměru 38–50 mm.
- Provoz v teplotním rozsahu -5 až +40 °C a relativní vlhkosti 5 až 90 % bez kondenzace.
Síťové požadavky
Pro správnou funkci vyžaduje zařízení síťové připojení s rychlostí 1 GbE, aktivovanou funkcí IGMP Snooping pro správu multicastového provozu a podporou Jumbo Frames pro přenos velkých datových paketů bez fragmentace.
Zapojení XLR audio kabelů
Pro dosažení optimální kvality zvuku při propojení XLR a RCA je doporučeno následující schéma zapojení: signálový vodič se připojuje z pinu 2 XLR na středový kontakt RCA, zemnící vodiče z pinu 1 a pinu 3 XLR se propojí a společně připojí na stínění RCA konektoru. Správné zapojení minimalizuje rušení a zajišťuje stabilní přenos audio signálu.
Barevné formáty videa
Zařízení podporuje barevné prostory RGB (High/Low) a YCbCr v podvzorkování 4:4:4, 4:2:2 a 4:2:0, což zajišťuje kompatibilitu s profesionálními i spotřebitelskými zdroji a displeji.
ZÁKLADNÍ SPECIFIKACE

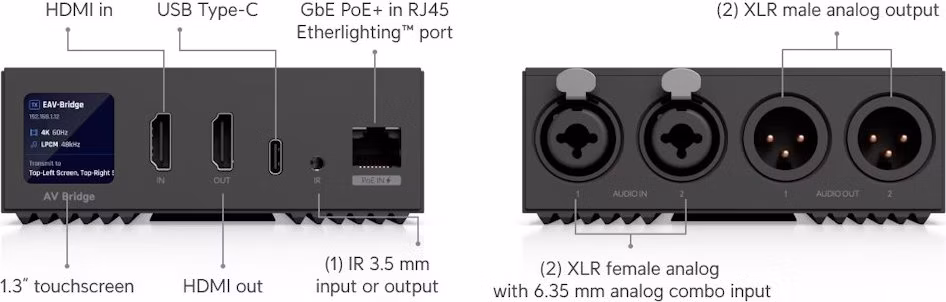

Video vstup: 1× HDMI 2.0, 4K při 60 Hz (60 FPS)
Video výstup: 1× HDMI 2.0, 4K při 60 Hz (60 FPS)
Podporovaná rozlišení: 480p, 720p, 1080p, 4K
Audio vstup: 1× HDMI, 2× XLR female s kombinovaným konektorem XLR/6,35 mm, phantomové napájení 48 V DC
Audio výstup: 1× HDMI, 2× XLR male
Frekvenční odezva: 20 Hz – 20 kHz ±0,5 dB
Zvuk: PCM, mono / stereo
Síťové rozhraní: 1× GbE RJ-45 PoE+ Etherlighting
Napájení: PoE+ (802.3at)
Maximální příkon: 14 W
Displej: dotykový LCM 1,3"
Doplňkové porty*: 1× USB-C 5V/1A,1× IR 3,5 mm vstup nebo výstup
Distribuce signálu: 1-to-1, 1-to-N; TV stěna až 8 × 8 panelů
Montáž: DIN lišta, stěna, stožár (38–50 mm)
Materiál těla: hliník
Rozměry: 134,4 × 109 × 40,4 mm
Hmotnost: 560 g
Provozní teplota: -5 až +40 °C
Provozní vlhkost: 5 až 90 % bez kondenzace
*Konfigurace portů USB-C a IR bude dostupná v budoucí aktualizaci.
