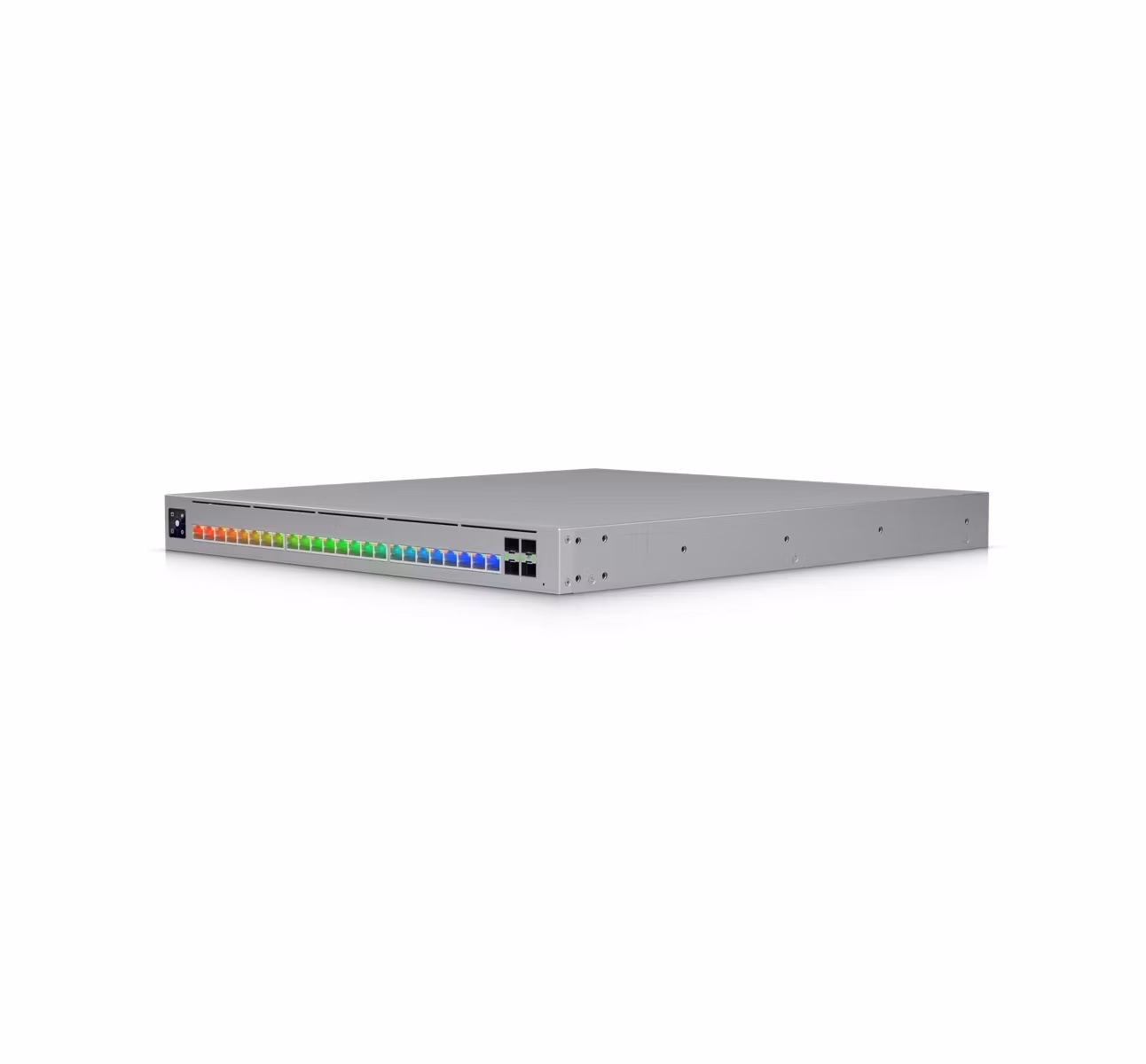

Ubiquiti ECS-24S-PoE - Enterprise Campus 24S PoE

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S (Stacking) PoE switch

Produkt spadá do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

Špičkový 24portový L3 switch s podporou PoE+++ je navrhnutý pre moderné infraštruktúry, ktoré vyžadujú vysokú priepustnosť, spoľahlivosť a pokročilé sieťové funkcie.

Ponúka kombináciu 8× 2,5G a 16× 10G RJ-45 portov s napájaním PoE+++, doplnenú o 2× 100G QSFP28 a 4× 25G SFP28 pre ultrarýchle úplinky. Celkový PoE výkon až 1050 W v zdieľanom režime zaisťuje dostatok energie pre rozsiahle nasadenie IP kamier, AP alebo ďalších zariadení.

Kritické prvky ako duálny hot-swap napájacie moduly a štyri vymeniteľné ventilátory zaisťujú neprerušenú prevádzku a jednoduchú údržbu bez výpadkov. Kovové šasi z SGCC ocele zvyšuje odolnosť zariadenia a spĺňa priemyselné štandardy CE, FCC a IC. Vďaka výške 1U a priloženej montážnej sade je pripravený na nasadenie do racku, pričom pre 2stĺpové čajky je možné použiť stredový držiak alebo policu.

Dotykový 1,3" displej poskytuje rýchly prehľad o stave systému a umožňuje základné ovládanie priamo na zariadení. Vďaka podpore stackingu možno ľahko prepojiť viac switchov do jedinej logickej jednotky, čo umožňuje centralizovanú správu a výrazné zjednodušenie sieťovej infraštruktúry. Riešenie je ideálne pre prostredie, kde je potrebné rozširovať kapacitu bez zložitej konfigurácie. zaťaženie. Stacking tak prináša efektívny spôsob, ako budovať robustnú a ľahko rozšíriteľnú sieť.

Kľúčové vlastnosti

* porty s podsvietením Etherlighting - indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť

* 16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28

* 2× 100G QSFP28 pre stohovanie

* plná Layer 3 funkcionalita - smerovanie tretej vrstvy bez obmedzenia priepustnosti

* podpora záložného napájania - redundantné napájanie - dva Hot-Swappable napájacie moduly (2× 600W)

* štyri ventilátory vymeniteľné počas prevádzky (Hot-Swappable)

* 1,3" dotykový LCM displej-modul pre monitoring a ovládanie

* celkový PoE budget až 1050 W (AC 100–240 V, zdieľaný režim)

* podpora UniFi Network verzia 9.0.114 a vyššia

Rozloženie portov:

* 1 GbE RJ-45 - 1x 1 (1G/100M/10M)- iba port pre správu OOB (management)

* 2,5 GbE RJ-45 - 8x (všetko PoE+++) (2,5G/1G/100M/10M) - 10/100M - poloduplex nie je podporovaný

* 10 GbE RJ-45 - 16x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex nie je podporovaný

* 25G SFP28 - 4x (25G/10G/1G) - uplink porty pre vysokorýchlostné pripojenie

* 100G QSFP28 - 2x (100G) - iba stohovací port, nepodporuje uplink

* 1x konzolový port RJ-45

Výkon:

Spínacia kapacita switcha: 460 Gb/s

Rýchlosť smerovania: 342 Mpps

Veľkosť vyrovnávacej pamäte paketov: 8 MB

Celková priepustnosť bez blokovania: 230 Gb/s

Podporované VLAN: 1000

Veľkosť tabuľky MAC adries: 32 000

Statické trasy IPv4: 512

Zoznam riadenia prístupu (ACL):

* IPv4: 256 pravidiel

* MAC: 256 pravidiel

Funkcia vrstvy L3:

*DHCP server pre lokálne spravované siete

*Inter-VLAN Routing (lokálne siete)

*statické smerovanie (lokálne siete)

Funkcia vrstvy L2:

* agregácia portov LACP

* Stacking

* STP & RSTP

* Cross-Stack LAG

* QoS (DSCP)

* Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)

* pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)

* IGMP Snooping

* 802.1X Control

* ACL založené na MAC a izolácie zariadenia

* DHCP Snooping & Guarding

* limit rýchlosti výstupu

* riadenie toku

* Storm Control

* obmedzovanie rýchlosti Multicast & Broadcast

* blokovanie adries MAC

* obmedzenie portu na základe MAC

* ACL založený na protokole IP a izolácie siete

* zrkadlenie a izolácia portov

* Jumbo rámca

* LLDP-MED

* Voice VLAN

* prevencia slučiek

Hardvér:

Max. PoE výstup: až PoE+++ (802.3 bt až 90 W, typ 4, trieda 8)

Celkový napájací výkon PoE-budget:

*100–240 V AC zdieľaný režim: 1050 W s dvoma 600 W modulmi

*100–240 V AC redundantný režim: 450 W s dvoma 600 W modulmi

PoE porty:

* 24x PoE+++

Celkový PoE výkon-budget: až 1050 W (s dvoma 600 W napájacími modulmi, zdieľaný režim)

Max. výkon PoE na port podľa PSE:

* PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-riadenie:

*Ethernet

*port pre správu OOB

*Serial Console

*AR

Software: aplikácia UniFi Network verzia 9.0.114 (pre konfiguráciu a správu UniFi zariadení)

Metóda napájania: 2x univerzálny vstup, 100–240 V AC, 50/60 Hz

Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné za prevádzky

Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (vrátane PoE výstupov-plné vyťaženie)

Redundancia a chladenie:

- napájacie zdroje: 2× hot-swap 600W AC/DC napájacie moduly, redundantné

- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)

LED diódy: Ethernet, SFP28, systém

Tlačidlá: factory reset

LCM displej: 1,3" dotykový displej (modul)

Technológia Etherlighting:

* inteligentné podsvietenie portov a systémových stavov

* Ethernet, SFP28 (pre optimálny jas použite prepojovacie káble Etherlighting ) - farebná indikácia stavu

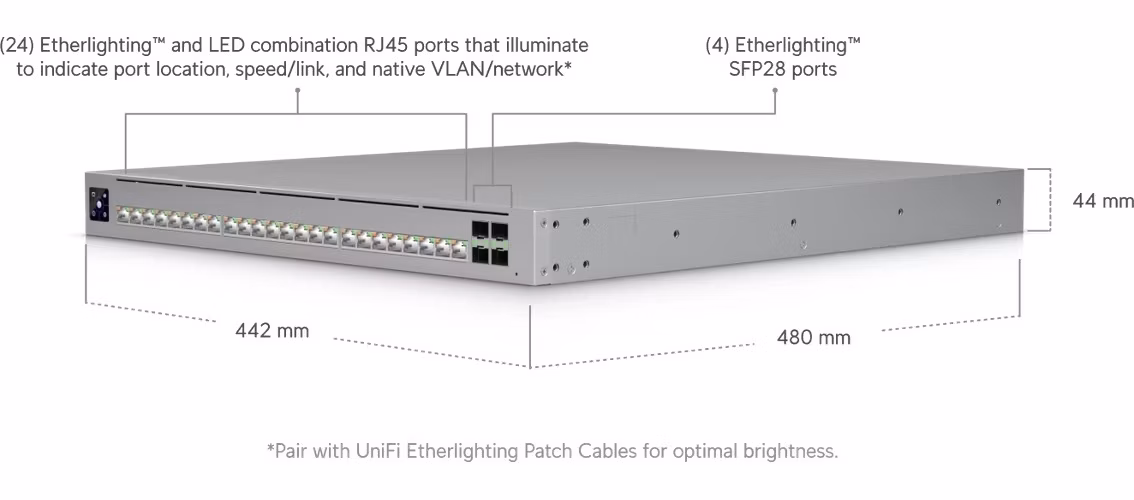

Rozmery (mm): 442,4 × 496 × 44

Hmotnosť (g): 9200 (9300 s rack úchytmi)

Farba: strieborná

Materiál puzdra: SGCC oceľ

Materiál uchytenia: SGCC oceľ

ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 12 kV

Odvod tepla: 512 BTU/hod (bez PoE výstupu)

Okolitá prevádzková teplota (°C): -5 až 40

Okolitá prevádzková vlhkosť: 10 až 90 % bez kondenzácie

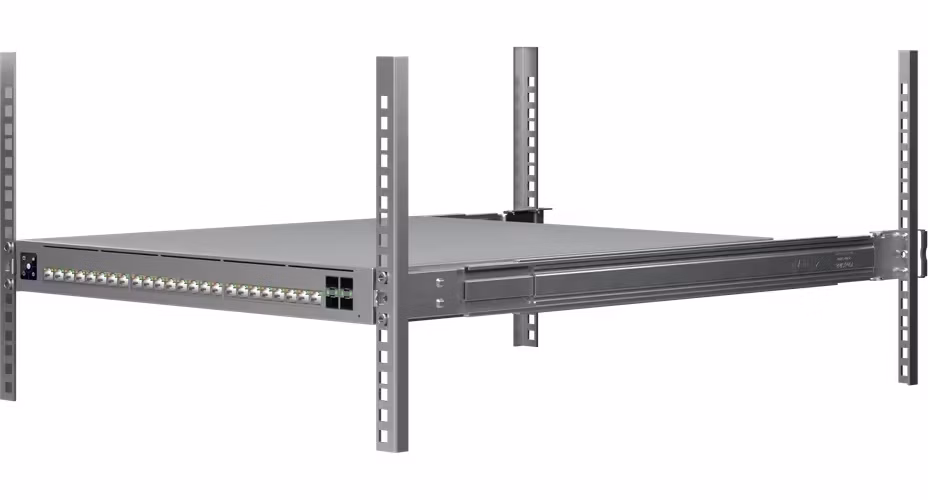

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)

Podporovaná hĺbka racku: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")

Použitie: vnútorné

NDAA Compliant: áno

Obsah balenia:

* UniFi Enterprise Campus 24S PoE switch

* 2x napájací kábel

* 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia

* 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia

* inštalačná sada pre montáž do 1U racku (skrutky, úchyty pre montáž do racku atď.)-vhodné aj pre 2stĺpkové racky s držiakom

* užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/ecs-24s-poe

Sprievodca inštaláciou: zhodná inštalácia ako u ECS-24-PoE (rozmery, montáž do racku, napájanie a chladenie) - model ECS-24S-PoE podporuje HW stohovanie, čo vyžaduje dodatočnú kabeláž a odlišné rozloženie portov (stohovacie káble, vysokorýchlostné DAC káble/optika, rozdiel v usporenia
