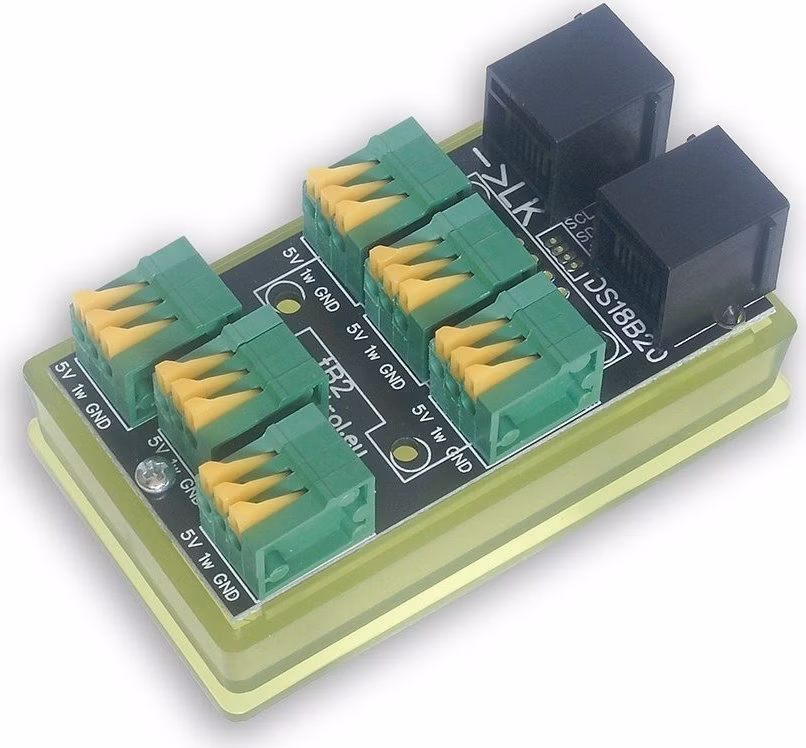

Rozšiřující deska tB2 umožňuje snadné připojení více teplotních senzorů DS18B20 pomocí 1-Wire sběrnice. Tato varianta nabízí kombinaci jednoho RJ-12 konektoru a šesti pružinových svorek pro flexibilní rozšíření 1-Wire systému.

Deska je vybavena pružinovými svorkami pro pohodlné připojení teplotních senzorů DS18B20 (pro vodiče s průřezem až 0,5 mm²). Všechny vstupy jsou přehledně označeny přímo na desce. Díky dvěma RJ-12 konektorům můžete snadno propojit zařízení s LK kontrolérem nebo připojit další 1-Wire senzory.

Univerzální použití
Rozšiřující deska tB2 je dostupná ve dvou konfiguracích – tato varianta s 1× RJ-12 a 6× pružinovými svorkami je ideální pro projekty vyžadující připojení většího počtu teplotních senzorů.

Snadná instalace
Díky pružinovým svorkám není potřeba pájení ani speciální nástroje. Stačí odizolovat vodič, stlačit svorku a vložit vodič. Přehledné značení na desce usnadňuje správné zapojení.

Kompatibilita s LK kontroléry
Součástí balení je 6žilový RJ-12 kabel (délka 20 cm) pro rychlé a snadné připojení ke kontroléru. Podrobné pokyny pro konfiguraci senzorů jsou k dispozici v uživatelské příručce LAN ovladače.

ZÁKLADNÍ SPECIFIKACE

Typ zařízení: rozšiřující deska pro 1-Wire sběrnici
Konektory: 2× RJ-12, 6× pružinové svorky
Podporované senzory: DS18B20 (až do průřezu vodiče 0,5 mm²)
Rozměry: 66 × 36 × 18 mm
Montáž: na DIN lištu
Obsah balení: rozšiřující deska tB2, 6žilový RJ-12 kabel (20 cm)
