Xtend Solarmi GridFree 1000M

Kompletní solární elektrárna GridFree 1000M obsahuje originální Solarmi GTIL 1kW měnič s limiterem a 2 ks solárních panelů. Snadný způsob spojení vlastní výroby el. energie se zachováním připojení na síť. Ideální způsob snížení nákladů za elektřinu. Zbrzděte si i svůj elektroměr!

Solární elektrárna GridFree 1000M obsahuje aktuální technologickou špičku při zachování dostupné ceny pro každou domácnost. Součástí sady je revoluční měnič SUN-1000G2H, který v sobě integruje MPPT regulátor a měřič spotřeby pro regulaci vlastního výkonu. Elektrárna slouží k přímé výrobě elektrické energie ze solárních panelů, která je prostřednictvím mikroměniče distribuována do vaší (nejen) domácnosti.

Sada obsahuje:

1× Solarmi GridFree GTIL 1kW měnič 230 V s limiterem SUN-1000G2H (vstup 45–90 V) 2× ELERIX solární panel monokrystalický, 450 Wp, 108 článků, IP68, half-cut, N-Type TOPCon, celočerný 1× Solarmi DS240S-130DC svodič přepětí 180Vdc, 50A, CE 1× Solarmi MC4 T- rozbočovací konektor 1 na 2 (sada Male + Female)

GridFree měnič s limiterem je revoluční řešení pro síťové fotovoltaické elektrárny, které pracuje obdobně jako jiné GridFree mikroměniče, ale navíc dovede omezovat vlastní výkon dle aktuální spotřeby, a tedy zcela zamezit přetokům do veřejné sítě.
Tyto měniče jsou navrženy pro vnitřní používání. Kromě klasických svorek pro připojení solárních panelů nebo baterie a výstupu pro připojení do sítě má také měnič konektor proudové sondy interního limiteru.

Na přehledném displeji měniče můžete sledovat:

• Aktuální výkon měniče ze solárních panelů/baterií
• Výkon dodávaný ze sítě
• Napětí na DC vstupu
• Teplotu měniče
• Napětí sítě
• Datum a čas
• Denní průběh produkce
• Nastavení měniče.

K dispozici jsou také specifická nastavení pro napájení měniče z baterií, namísto solárních panelů, tj. pracovní napětí na vstupu (dolní hranice) a maximální dodávaný výkon měniče.

GridFree měnič pracuje v rozsahu vstupního napětí DC 45–90 V a jeho výkon je 900 W (špičkový 1000 W). Výstupem z měniče je pak napětí AC 230 V, které se připojuje mezi hlavní jistič s elektroměrem a jističe jednotlivých okruhů. Měnič tedy výkon z panelů (nebo vhodné baterie) převede do domácích rozvodů. Vaše spotřebiče pak budou odebírat energii vyrobenou primárně z vaší elektrárny. Pokud by výkon vaší elektrárny v daný okamžik nestačil, připojená veřejná síť nedostatek pokryje. Instalací proudové sondy k limiteru ochráníte svůj systém, proti nežádoucím přetoků v případě, že je vaše elektrárna schopna vyrábět více energie, než vaše spotřebiče vyžadují.

Měnič nepracuje v ostrovním režimu, tzn, že pro svou funkci vyžaduje připojení od veřejné distribuční sítě. Jakmile dojde k výpadku sítě, měnič se ihned vypne.
Měniče jsou certifikovány pro prodej a používání v EU. Splňují kritéria certifikací EMC, LVD, RoHS. Měniče splňují normu EN50549-1.

Velmi efektivní a snadný způsob řešení pro nezávislou výrobu el. energie se zachováním připojení k distribuční síti. Ideální způsob snížení nákladů za elektřinu. Zpomalte si i Vy svůj elektroměr!

---

Zapojení měniče do solárního systému (bez akumulátoru):

---

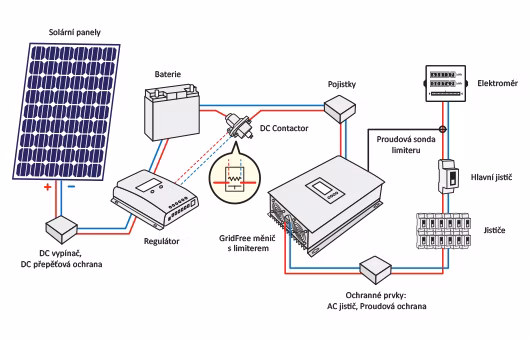

Zapojení měniče do solárního systému (s akumulátorem):

---

Bližší informace o zapojení s akumulátorem naleznete v technické podpoře.

Sestava dodávaných panelů se zapojuje sérioparalelně dle následujícího obrázku. Po spojení jednotlivých dvojic panelů doporučujeme dále větvě již spojit v instalační krabici z důvodu proudové zátěže konektorů a kabelů (40A). Vstup měniče doporučujeme vybavit odpojovacími pojistkami viz
instalační manuál.

Dle konkrétních požadavků instalace lze sestavu doplnit o vhodné další příslušenství jako jsou propojovací kabely a držáky solárních panelů. Jaké komponenty ze systému upevnění solárních panelů potřebujete, snadno zjistíte v této kalkulačce.

Další informace k solárním elektrárnám GridFree:
https://www.i4wifi.cz/GridFree nebo technická podpora

---

Na prvky systému lze čerpat dotaze z programu Nová Zelená Úsporám a dalších.

Pro správnou instalaci a provoz prostudujte manuály k jednotlivým prvkům sestavy.

---

ZÁKLADNÍ SPECIFIKACE

Solární panel
Typ panelu: monokrystalický
Počet článků: 108 (6 × 18)
Max. výkon (P_max): 450 W
Maximální napájecí napětí (V_mp): 34,05 V
Maximální výkonový proud (I_mp): 13,22 A
Rozměry: 1722 × 1134 × 30 mm
Délka výstupních kabelů: 100 cm
Hmotnost: 22 kg
Barva: černá (černý rám)
SVT kód pro dotace: SVT37824

Měnič napětí
Kontinuální výkon: 900 W (1000 W špička)
Vstupní napětí: DC 45–90 V
Výstupní napětí: AC 230 V (50 Hz)
Rozměry: 322 × 196 × 88 mm
Hmotnost: 3,6 kg
Barva: modrá - černá
