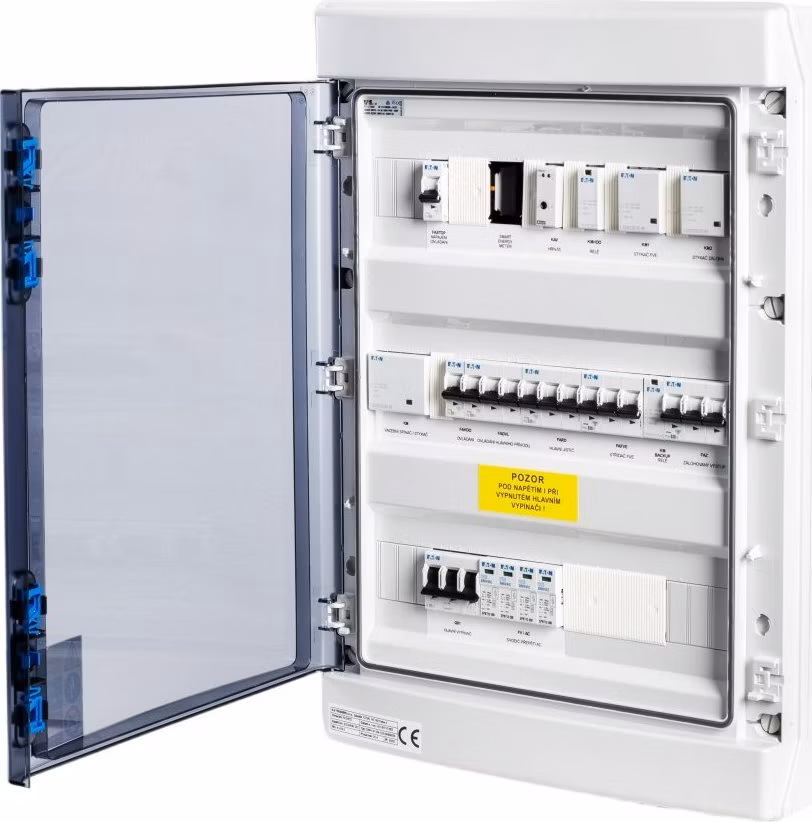

AC rozváděč určený pro montáž na zeď, třída ochrany I+II, IP65, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídače DEYE/Xtend Solarmi, Goodwe 4 až 10K-ET a další).
Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW32 je koncipován na hlavní jistič ve sloupku 32 A.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů). Tedy nejedná se o bezvýpadkové řešení zálohy.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Kompaktní rozvodnice, vnitřní použití, IP65, řada IKA
• Včetně N/PE svorkovnice
• Profesionální provedení (ABS + dveře z polykarbonátu)
• 3 řady, 54 modulů, DIN lišty

Soupis komponent:
1× Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů
1× Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S
1× Hlavní spínač, 240 V, 40 A, 3HP
2× Jistič PL6, charakteristika B, 1pólový, Icn = 6 kA, In = 6 A
1× Hlídací napěťové relé
2× Instalační stykač, 230 V AC/50 Hz, 1S, 1R, 25 A
2× Instalační stykač, 230 V AC/50 Hz, 4S, 25 A
1× Instalační stykač, 230 V AC/50 Hz, 4S, 40 A
1× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 6 A
1× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 32 A
2× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 20 A

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku
Osazeno: ano
Materiál: plast
Hmotnost: 12,1 kg
Rozměry: 586 × 418 × 148 mm
