Solarix Konektor MPTL 90° RJ45 CAT6 STP samořezný SXRJ45-6-STP-BK-SA-U
Skladom
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu
Solarix SXRJ45-6-STP-BK-SA-U

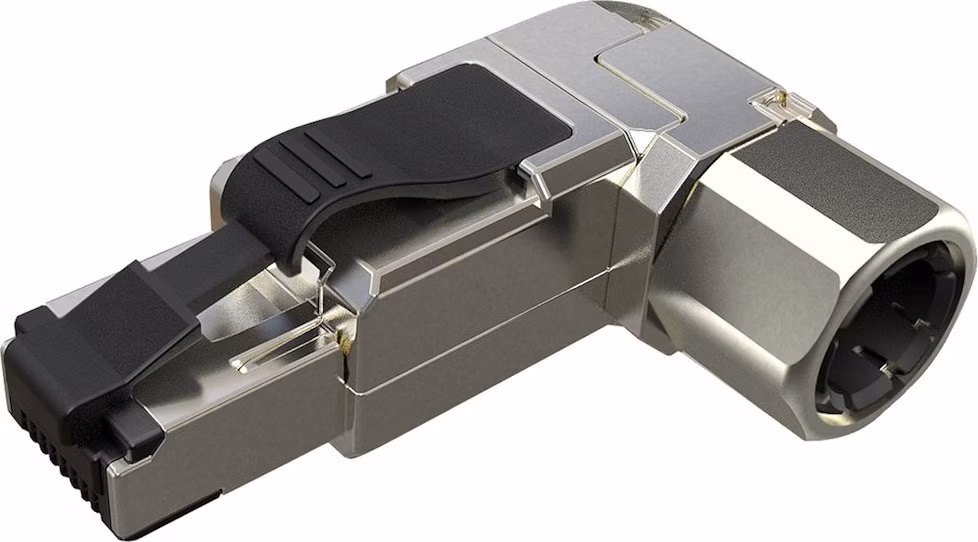

Univerzální úhlový konektor kategorie 6/Class E pro stíněné kabely s rychlou beznástrojovou instalací a podporou MPTL topologie.
Konektor je určen pro zakončení stíněných instalačních kabelů v topologii MPTL (Modular Plug Terminated Link). Díky samořezné svorkovnici nevyžaduje instalace žádné speciální nástroje a je kompatibilní s vodiči typu drát i licna v rozsahu AWG 26–23. Zakončený kabel lze nasměrovat do 4 různých stran pod úhlem 90°, což usnadňuje vedení kabeláže v omezeném prostoru.
Konektor splňuje požadavky mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-E a podporuje ethernetové protokoly včetně 2,5GBase-T a 5GBase-T. Kontakty jsou chráněny vrstvou zlata o tloušťce 50 µin, která zajišťuje spolehlivý elektrický kontakt po celou dobu životnosti.
- Úhlový konektor kategorie 6/Class E pro stíněné kabely s celkovým průměrem 6–8 mm a vodiči do 1,5 mm (včetně izolace)
- Samořezná svorkovnice umožňuje rychlou instalaci bez nástrojů pro vodiče AWG 26–23 (drát i licna)
- Možnost nasměrování zakončeného kabelu do 4 různých stran pod úhlem 90°
- Kontakty pozlaceny vrstvou 50 µin zlata pro spolehlivý a dlouhodobý elektrický kontakt
- Podporuje ethernetové protokoly 10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T a 5GBase-T
- Podpora napájení přes ethernet PoE 802.3af (typ 1, 350 mA) a 802.3at (typ 2, 600 mA) na 2 páry
- Splňuje požadavky standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-E, vhodný pro MPTL topologii
- Nekovové části z materiálu FR plast dle UL94-0; provedení černá (plastové části) a stříbrná (kovové tělo)
Konstrukce a životnost

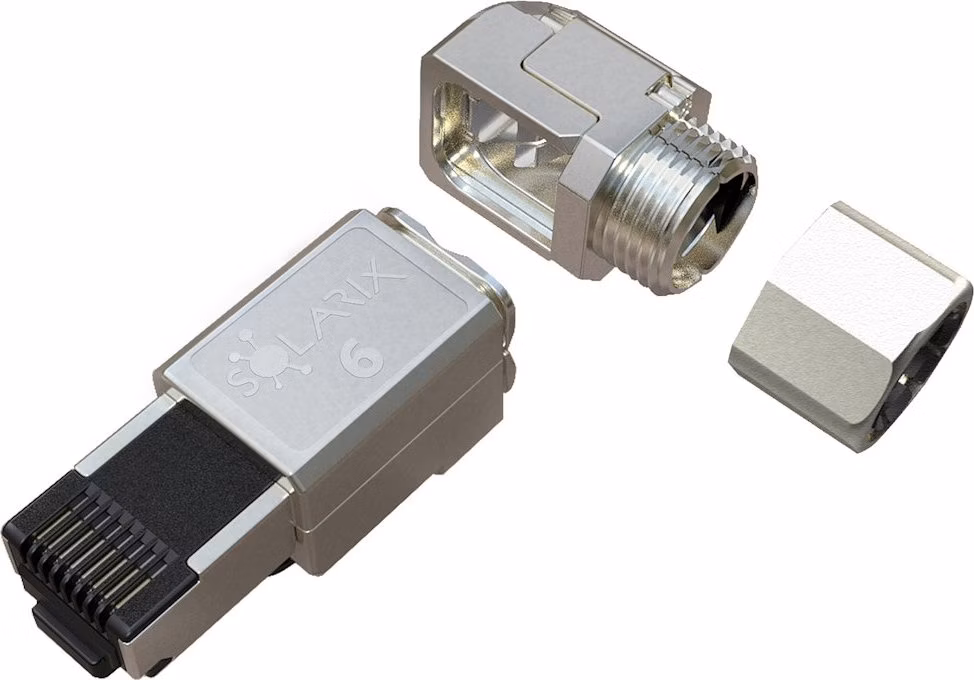

Konektor je rozebíratelný a konstruován jako typ RJ-45 8p8c. Minimální životnost kontaktů je 1000 zapojení/odpojení. Díky kovovému tělu zajišťuje spolehlivé stínění i v náročnějších instalačních podmínkách.
Provozní podmínky
Konektor je určen pro provoz v teplotním rozsahu -25 až +70 °C při maximální provozní vlhkosti 93 %. Skladování je možné v rozsahu -40 až +70 °C.
3D ukázka instalace průmyslových konektorů Solarix
Více informací o MTPL topologii:
Solarixpedia - topologie MPTL
ZÁKLADNÍ SPECIFIKACE
Typ konektoru: RJ-45 8p8c
Kategorie: CAT6 / Class E
Konstrukce: STP, rozebíratelný
Úhel: 90°, 4 směry nasměrování
Krytí kontaktů: 50 µin zlata
Svorkovnice: samořezná, bez nástrojů
Velikost vodiče: AWG 26–23, drát i licna
Max. průměr vodiče (vč. izolace): 1,5 mm
Průměr kabelu: 6–8 mm
Min. životnost kontaktů: 1000 zapojení/odpojení
Podporované protokoly: 10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T
Podpora PoE: 802.3af (typ 1, 350 mA / 2 páry), 802.3at (typ 2, 600 mA / 2 páry)
Materiál nekovových částí: FR plast dle UL94-0
Barva: černá (plastové části), stříbrná (kovové tělo)
Provozní teplota: -25 až +70 °C
Skladovací teplota: -40 až +70 °C
Max. provozní vlhkost: 93 %
Obecné standardy: EN 50173-1, EN 50173-2, ISO/IEC 11801-1, ISO/IEC 11801-2, ANSI/TIA 568.2-E
Produktový standard: EN 60603-7-5
Velikost balení: 165 × 90 × 15 mm, plastový sáček
Hmotnost balení: 30 g
