PLANET WAPC-1232HP

WLAN kontrolér pro 32 přístupových bodů, gigabit porty 10x LAN (z toho 8x PoE, celkem 240W) + 2x SFP(DDM diagnostika).
Několik podporovaných modelů AP Planet. Integruje funkci kontroléru, PoE injektoru a spravovatelného L2/L3 přepínače.
Web nebo SNMPv3 správa. ESD ochrana, napájení AC 230V.

Kontrolér pro správu a ovládání přístupových bodů podporovaných s možností síťového řízení a pro přímé napájení přiopjených access pointů. Je vhodný pro aplikace do míst s velkým výskytem bezdrátových účastníků jako jsou hotely, bytové domy, haly, výstavní prostory nebo rekreační objekty.

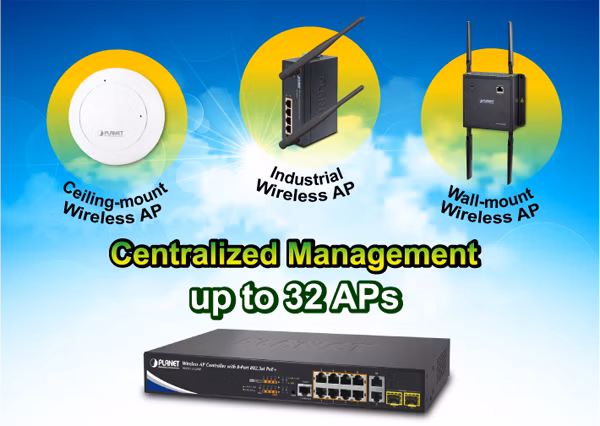

Správa přístupových bodů je snadná díky centrálnímu řízení, lze jednoduše měnit parametry až 32 AP jednotek v síti. Integrovaný přepínač s PoE injektory disponuje pokročilými funkcemi řízení síťového provozu včetně bezpečnostních funkcí pro autentizaci klientů a průchozích dat jako je IGMP, Spanning tree, ACL filtr, 802.1X , DHCP snooping atd.
PoE funkce umožňují zjištění aktivity připojených AP, lze je plánovaně vypnout/zapnout nebo restartovat.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 10 x RJ-45 10/100/1000BASE-T, z toho 8 x PoE IEEE 803.at, 2 x SFP 1000BASE-SX/LX/BX, 1 x RS-232 (RJ-45) sériový port konzole
Paměť: 8k MAC adres, buffer 1392 KB
Max. připojených klientů: až 32 AP
Propustnost: sběrnice 24 Gbps, provozně 17,76 Mpps (64B)
Podpora přenosu: JumboFrame 9K
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: 100V - 240V AC, 50/60Hz, celkový příkon do 320W
Ochrana: ESD do 6kV DC
Provozní teplota: 0°C - 50°C
Rozměry: 330 x 200 x 43,5 mm
Hmotnost: 2000 g

AP management:

Počet spravovaných AP: 32
Počet AP skupin: 10
Podpora Auto Discovery: ano, podporuje automatické zjišťování AP
Správa clusterů: ano, seskupování AP pro hromadné poskytování a dávkové upgrady
Ověřování RADIUS: ano, ověřování klientů ve velké podnikové síti

Podporované modely AP:

WDAP-C7200AC
WDAP-W7200AC
WNAP-C3220A
WNAP-W2201A
jiné modely umožní komunikaci, jen nebude možné je centrálně spravovat

Funkce administrace:

Správa: konzole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/TOS v IP paketu, 802.1p nebo 802.1Q značky
Podpora VLAN:
IEEE 802.1Q až 255 VLAN skupin, až 4094 VLAN ID Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN Multicast VLAN Registration Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Agregace linek: IEEE 802.3ad LACP, 5 portů v 5 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
DHCP Snooping: ano
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano

POE funkce:

Celkový napájecí výkon: 240 W při 25°C, 200 W při 50°C, IEEE 802.3af, IEEE 802.3at
Počet injektorů: 8 x až 30,8 W
Typ napájení: End-span
Pokročilé funkce: automatická detekce napájeného zařízení

---

---

---
