Planet TSN-5225-4T průmyslový L2+ Managed TSN switch, 4x1Gb, 1x RJ45-to-RS232, dual 9-48VDC, -40~75°C, IP30
Vypredané
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu

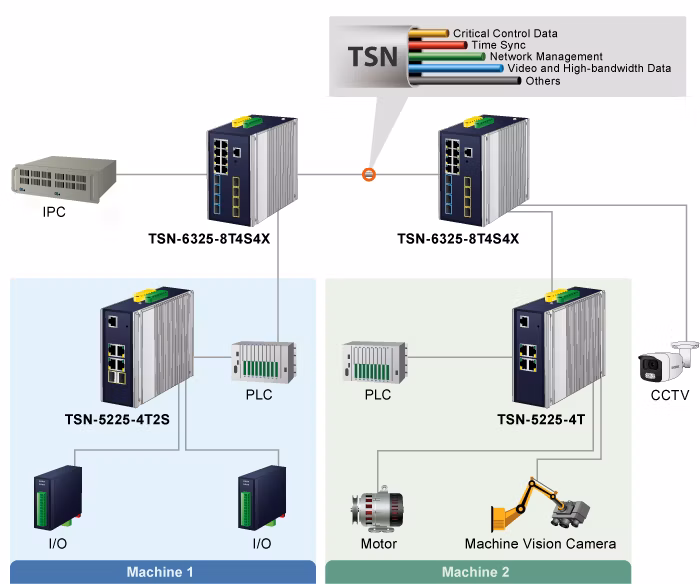

Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.
Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T.
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.

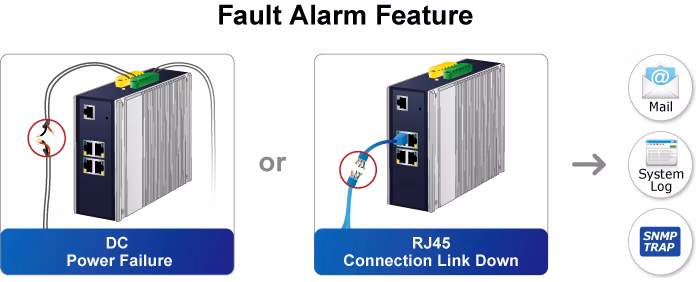

Duální napájení v rozsahu DC 9–48 V nebo AC 24 V, aktivní redundantní ochrana při výpadku napájení, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď.
Možný monitoring mobilní aplikací CloudViewerPro.
Časově citlivé síťové protokoly:
High Precision Time Synchronization
802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling) 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding) TSN Stream Policing
802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing) Redundancy
802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy) Podpora lineární a kruhové ochrany (Standard Linear and Ring protection) Snížení zpoždění (Delay Reduction)
EEE 802.1Qbu Frame Preemption IEEE 802.3br Interspersing Express Traffic (IET)
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:

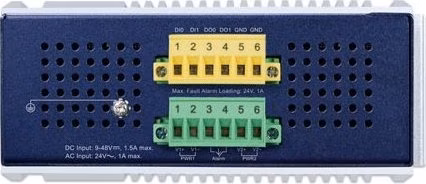

Porty: 4× GbE RJ-45, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)
Paměť: 64 Mb, 1024 Mb SDRAM
Propustnost: sběrnice 8 Gbps, provozně 5,95 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: DIN lišta, na zeď
Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení)
Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 135 × 135 × 60 mm
Hmotnost: 962 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování
ACL filtr a bonding:
MAC ACL, filtrace provozů dle MAC adresy
Podpora VLAN:
IEEE 802.1ad Q-in-Q tunelování
Private VLAN Edge (PVE)
VLAN na základě adresy MAC
VLAN na základě protokolu
Voice VLAN
VLAN založená na IP podsíti (IP Subnet)
MVR (Multicast VLAN registration)
GVRP
Až 4K skupin VLAN z 4096 ID VLAN
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
BPDU Guard, filtrování BPDU a transparentní BPDU
Agregace linek: IEEE 802.3ad LACP, max. 2 trunk skupiny s max. 4 porty na každou skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ne
