Průmyslový L3 spravovatelný switch s 16 porty 10/100/1000Base-T s konektory M12 (X-coded), určený pro železniční a náročné průmyslové aplikace.

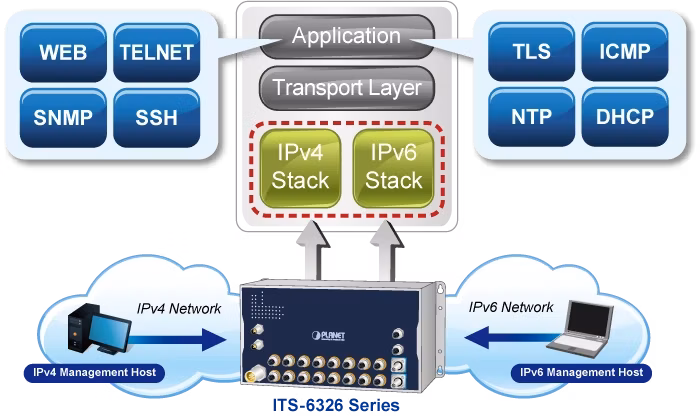

Switch splňuje normy EN50155, EN45545-2 a IEC 61373, které jsou vyžadovány pro palubní i traťové železniční systémy. Podporuje duální správu IPv4/IPv6, integrovaný dynamický routing OSPFv2 a přepínací architekturu Store-and-Forward s přepínací kapacitou 32 Gbps. Napájení je zajištěno přes konektor M23 v rozsahu 24 až 110 V DC (provozní napětí 16,8 až 137,5 V DC) se dvěma nezávislými vstupy a ochranou proti přetížení a přepólování.

Zařízení pracuje spolehlivě v teplotním rozsahu -40 až +70 °C bez aktivního chlazení. Robustní hliníkový kryt ve stupni ochrany IP40 s plochým zadním panelem je dimenzován pro nástěnnou montáž. Konektory M12 8pin (X-coded) na všech datových portech zajišťují odolné a vibracím vzdorující připojení v souladu s požadavky železničního prostředí.

Pokročilé funkce L2 a zabezpečení sítě
Switch podporuje IEEE 802.1Q VLAN (až 4094 VLAN ID), Q-in-Q (IEEE 802.1ad), Private VLAN Edge, GVRP, IGMP snooping v1/v2/v3 a MLD snooping v1/v2 pro efektivní správu multicastového provozu. Protokoly STP, RSTP a MSTP (IEEE 802.1D/w/s) spolu s BPDU Guard zajišťují ochranu před smyčkami. Agregace portů LACP (IEEE 802.3ad) umožňuje až 10 skupin s 20 porty celkem.

Kvalita služeb a řízení provozu
Osm prioritních front na každém portu s klasifikací provozu podle IEEE 802.1p CoS, IP TOS/DSCP a čísla TCP/UDP portu. Politiky Strict Priority a Weighted Round Robin (WRR) zajišťují předvídatelné chování pro časově kritické aplikace. Vstupní i výstupní omezení šířky pásma je nastavitelné od 500 kb/s do 1000 Mb/s na port.

Alarmování a diagnostika
Reléový výstup alarmu (1 A při 24 V DC) signalizuje výpadek portu nebo napájení. Digitální vstup monitoruje stav externích zařízení (např. detektor otevření dveří) a odesílá události formou SNMP trap. Vzdálená diagnostika zahrnuje ICMPv4/ICMPv6 ping, diagnostiku kabeláže a systémový log s odesíláním přes SMTP a Syslog.

ZÁKLADNÍ SPECIFIKACE

Datové porty: 16× 10/100/1000Base-T, M12 8-pin X-coded, porty 1 až 16
Přepínací kapacita: 32 Gbps, Store-and-Forward, neblokující
Propustnost: 23,8 Mpps při 64 B rámcích
Tabulka adres MAC: 16 000 záznamů
Sdílená vyrovnávací paměť: 32 Mb
Napájení: 2× 24 až 110 V DC (provozní rozsah 16,8 až 137,5 V DC), konektor M23 A-coded 5pin
Příkon: max. 23,3 W / 79,5 BTU (systém zapnutý); max. 29,34 W / 100,11 BTU (plné zatížení)
Konzolový port: USB na RS-232, konektor M12 A-coded 5pin, 115 200 Bd, 8N1
DI/DO a alarm: 1× M12 A-coded 5pin (pin 1: DI, pin 2: DO, pin 3/4: alarm, pin 5: GND)
Digitální vstup: úroveň 0: -24 až +2,1 V; úroveň 1: +2,1 až +24 V; zatížení max. 10 mA
Digitální výstup: otevřený kolektor, max. 24 V DC / 100 mA
Kryt: IP40, hliníkový, nástěnná montáž, plochý zadní panel
Rozměry: 400 × 195 × 74 mm
Hmotnost: 4450 g
Provozní teplota: -40 až +70 °C
Certifikace: EN50155, EN45545-2, IEC 61373, FCC Part 15 Class A
Průmyslové protokoly: Modbus TCP, IEEE 1588v2 PTP (transparentní hodiny peer-to-peer a end-to-end)
Redundance: ITU-T G.8032 ERPS (obnova < 50 ms), IEEE 802.1D/w/s STP/RSTP/MSTP
