PLANET IGS-6325-16P4S

Průmyslový L3 PoE+ switch obsahující 16 x RJ-45 10/100/1000Base-T 802.3at PoE+ a 4 x SFP/mini-GBIC slot (1000Base-SX/LX/BX SFP). Navíc je vybaven interním ONVIF modulem pro detekci a info IP kamer v síti.

Díky svému kovovému pouzdru s krytím dle certifikace IP30 odolává vysokým teplotám od -40 °C do 75 °C, a i díky tomu je vhodný do těžkých provozů. Přepínací kapacita switche je 40 Gbps neblokovaně a propustnost činí 29,7 Mpps. Pro každý z šestnácti RJ-45 portů je k dispozici 36 W PoE výkonu (max. 240 W nebo 320 W při duálním napájení se stejným napětím), takže je možno napájet i energeticky náročnější zařízení.

Napájení switche je řešeno duálním 48-56V DC zdrojem. Umístění switche je vhodné na zeď či DIN lištu.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

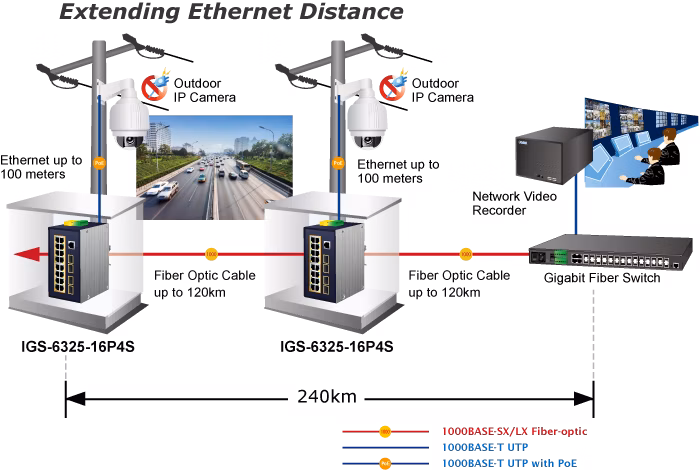

Porty: 16 x RJ-45 10/100/1000Base-T 802.3at PoE+, 4 x SFP/mini-GBIC slot (1000Base-SX/LX/BX SFP), 1 x RJ-45 sériový port konzole (RS232)
Paměť: 16k MAC adres, buffer 32 Mb
Propustnost: sběrnice 40 Gbps, provozně 29,7 Mpps (64B) neblokovaně
Podpora přenosu: JumboFrame 10 KB
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: 48 - 56V DC redundantní, pro plné využití PoE+ vyžadováno minimálně 51V, celkový příkon do 344 W (zdroj není součástí balení)
Ochrana: ESD do 6kV DC
Provozní teplota: -40°C - 75°C
Rozměry: 152 x 107 x 84 mm
Hmotnost: 1550 g

Funkce administrace:

Správa: konzole, Telnet, Web, SNMP v1/v2c/v3, SSH, TLS, SSL
Řízení přístupu: Protokol ACL založený na IP a MAC, 123 pravidel
ACL filtr a bonding:
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/TOS v IP paketu, 802.1p nebo 802.1q tagu
Podpora VLAN:

IEEE 802.1q až 255 VLAN skupin, až 4094 VLAN ID Q-in-Q tunneling Private VLAN MAC VLAN Protocol VLAN Voice VLAN Multicast VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, many-to-one
Agregace linek: IEEE 802.3ad LACP, 4 porty v 10 skupinách
Multicast IGMP: IGMP v1/v2/v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+ autentifikace
LLDP: ano (automatická detekce typu připojených zařízení)
DHCP Snooping: ano (blokace cizích DHCP serverů)
Diagnostika kabeláže: ano

POE funkce:

Celkový napájecí výkon: 240 W (320 W duální napájení) , IEEE 802.3af, 802.3at
Počet injektorů: 16 x až 36 W
Typ napájení: End-span
Pokročilé funkce:

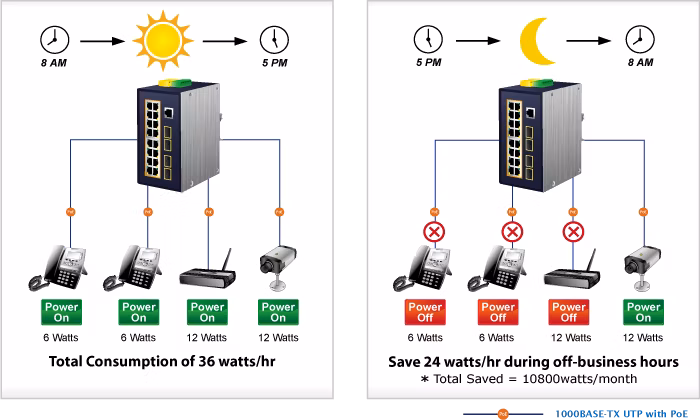

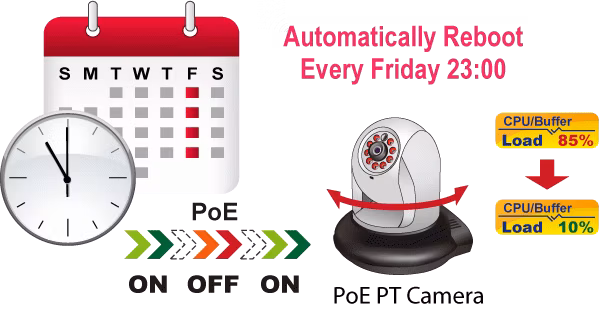

integrovaný plánovač pro plánované vypnutí napájených koncových prvků automatická detekce napájených zařízení interní tepelná ochrana

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

---

---

---

---

---

---

---
