PLANET IGS-5225-16T4S

Průmyslový spravovatelný L3 přepínač 16x 10/100/1000Base-T, 4x SFP 100/1000Base-X (diagnostika SFP-DDM), 2x DI/DO.

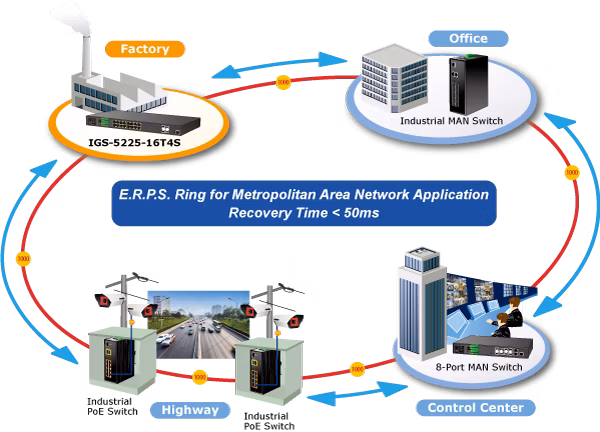

Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Redundantní napájení AC+DC, ESD přepěťové ochrany, krytí IP30, provozní teplota -40~75°C, fanless- bez ventilátorů.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 32 pravidel a 8 VLAN rozhraní.
Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 16 x RJ-45 10/100/1000BASE-T, 4 x SFP 100/1000BASE-X, 1 x RJ-45 (RS232) sériový port konzole, 2x DI/DO digitální logické rozhraní
Paměť: 8k MAC adres, buffer 4Mbit
Propustnost: sběrnice 40 Gbps, provozně 29,76 Mpps (64B)
Podpora přenosu: JumboFrame 9kB
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: zdroj AC 100-240V/50-60Hz nebo DC 36-60V, redundantní, celkový příkon do 15,2W (zdroj není součástí balení)
Ochrana: ESD do 6kV
Provozní teplota: -40°C - 75°C, vlhkost do 95%
Rozměry: 440 x 200 x 44,5 mm
Hmotnost: 2672 g

Funkce administrace:

Správa: konzole přes RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel

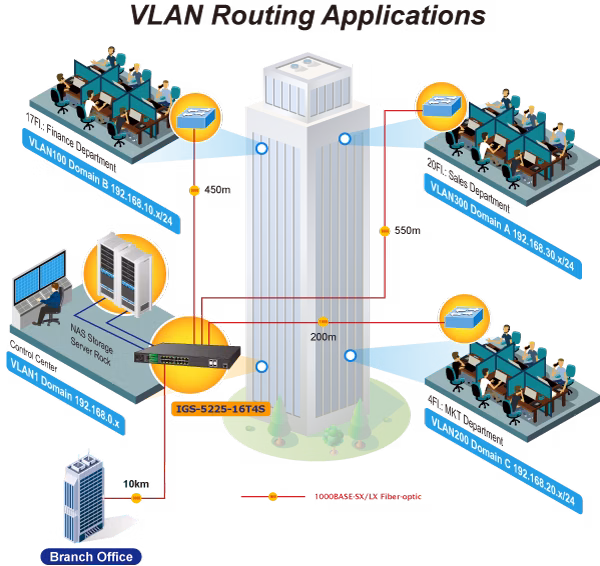

L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 1kb - 1Gb/s
Podpora VLAN:
IEEE 802.1Q až 255 VLAN skupin, až 4095 VLAN ID Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN Multicast VLAN Registration
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 8 portů ve 10 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ne

Průmyslové vlastnosti:

EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 elektrická bezpečnost dle CE EN-60950

---

Ethernet kruhové topologie STP/RSTP/MSTP a ERPS

---

---

---

---
