PLANET Elite kabel UTP, drát, 4pár, Cat6, LS0H, B2ca - s1,d1,a1, balení 305m
Vypredané
Obsah balenia
- 1x Hlavný produkt
- 1x Napájací adaptér
- 1x Užívateľská príručka
- 1x Záručný list
Popis produktu

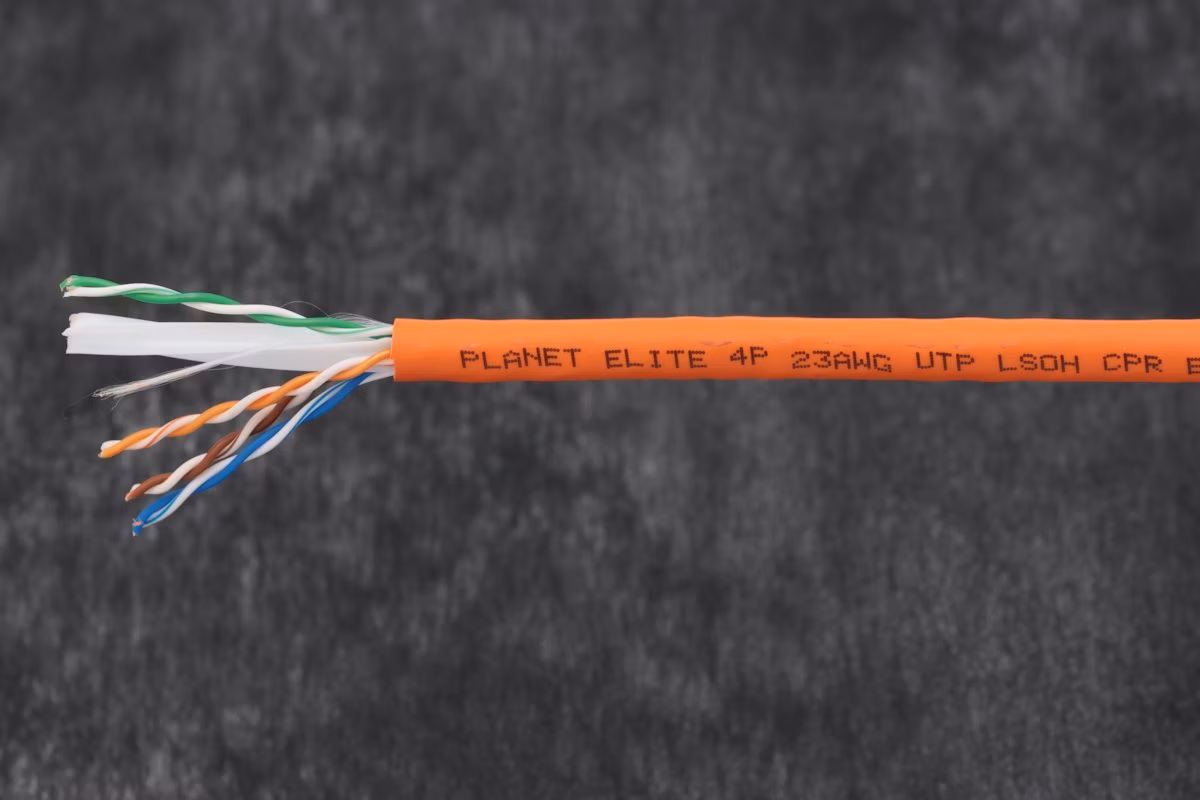

PLANET UTP Cat6 4pár 305 m
Kabel kategorie Cat6 U/UTP je určen pro strukturované kabeláže v administrativních, komerčních i průmyslových objektech. Konstrukce z plného měděného vodiče (solid bare copper) o průřezu 23 AWG zajišťuje stabilní elektrické vlastnosti, nízký útlum a spolehlivý přenos dat do frekvence 250 MHz.
Plášť typu LSZH (Low Smoke Zero Halogen) splňuje přísné požadavky CPR třídy B2ca s1a,d0,a1, což umožňuje použití v objektech s vysokými nároky na požární bezpečnost.
Kabel je určen pro datové rozvody, LAN sítě, IP kamery, VoIP, průmyslové aplikace a další systémy vyžadující stabilní gigabitový přenos. Díky LSZH/LS0H plášti a třídě B2ca je vhodný i pro instalace v objektech s vysokými požadavky na požární bezpečnost – administrativní budovy, školy, nemocnice, veřejné prostory.
- Plně měděné vodiče (drát)
- Stabilní parametry do 250 MHz
- LSZH plášť s minimální kouřivostí
- CPR třída B2ca – jedna z nejvyšších pro metalické kabely
- Vhodný pro veřejné a kritické budovy
- Dlouhá životnost a nízký útlum
- X-spline (vodící kříž) + Ripcord (tažný prvek)
- Normy: ISO/IEC 11801, IEC 61156 5, TIA 568.2 D, EN 50575 (CPR), RoHS, REACH
ZÁKLADNÍ SPECIFIKACE
Kategorie: Cat6
Vodič: drát, AWG 23, měď (Cu)
Typ: UTP
Počet párů: 4
Izolace vodičů: HDPE
Vnější izolace: LS0H
Hořlavost: CPR (B2ca - s1a,d0,a1)
Balení: papírová krabice po 305 m
Potisk: metráž, průmyslové standardy
Barevné značení: na všech vodičích, vnější izolace oranžová
Konstrukce
- Typ: CAT6 U/UTP (nestíněný)
- Vodič: plný měděný (solid bare copper), průměr 0,55 ± 0,005 mm / 23 AWG
- Izolace: HDPE, průměr 1,00 ± 0,02 mm
- Křížový separátor: LSZH-ZR01
- Trhací vlákno: nylon 150D
- Plášť: LSZH (Low Smoke Zero Halogen), průměr 6,3 ± 0,5 mm, tloušťka 0,6 mm
- Pracovní teplota: -20 °C až +60 °C
- Min. poloměr ohybu: ≥ 10× vnější průměr
Elektrické vlastnosti (+20 °C)
- Lineární odpor: ≤ 9,5 Ω/100 m
- Izolační odpor: ≥ 5000 MΩ·km
- Kapacitní nevyváženost: ≤ 330 pF/100 m
- Charakteristická impedance: 100 ± 5 Ω (100 MHz)
- Dielektrická pevnost: DC 1 kV / 1 min bez průrazu
Požární vlastnosti (CPR)
- Třída reakce na oheň: B2ca-s1a,d0,a1
- Šíření plamene: FS ≤ 1,5 m
- THR1200s: ≤ 15 MJ
- Peak HRR: ≤ 30 kW
- FIGRA: ≤ 150 W/s
- Vertikální šíření plamene: H ≤ 425 mm
Normy
Datové a telekomunikační normy
- ISO/IEC 11801
- IEC 61156-5
- TIA/EIA 568.2-D
- EN 50173
Požární normy
- EN 50575 (CPR)
- EN 60332-1-2
- EN 61034-2 (kouřivost)
- EN 60754-1/2 (halogeny, korozivita)
Ekologické normy
- RoHS 2011/65/EU
- REACH EC 1907/2006
Přenosové parametry
| Frekvence (MHz) | Útlum [Attenuation] (dB) | NEXT (dB) | PS NEXT (dB) | ACRF (dB) | PS ACRF (dB) | RL (dB) | Propagation Delay (ns/100 m) |
Delay Skew (ns/100 m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 | 74,3 | 71,3 | 67,8 | 64,8 | 20,0 | 570 | ≤ 45 |
| 4 | 3,8 | 66,3 | 63,3 | 55,8 | 52,8 | 23,0 | 552 | ≤ 45 |
| 8 | 5,3 | 61,8 | 58,8 | 49,7 | 46,7 | 24,5 | 546 | ≤ 45 |
| 10 | 6,0 | 60,3 | 57,3 | 47,8 | 44,8 | 25,0 | 545 | ≤ 45 |
| 16 | 7,6 | 57,2 | 54,2 | 43,7 | 40,7 | 25,0 | 543 | ≤ 45 |
| 20 | 8,5 | 55,8 | 52,8 | 41,8 | 38,8 | 25,0 | 542 | ≤ 45 |
| 25 | 9,5 | 54,3 | 51,3 | 39,8 | 36,8 | 24,3 | 541 | ≤ 45 |
| 31,25 | 10,7 | 52,9 | 49,9 | 37,9 | 34,9 | 23,6 | 540 | ≤ 45 |
| 62,5 | 15,4 | 48,4 | 45,4 | 31,9 | 28,9 | 21,5 | 538 | ≤ 45 |
| 100 | 19,8 | 45,3 | 42,3 | 27,8 | 24,8 | 20,1 | 536 | ≤ 45 |
| 155 | 25,0 | 42,4 | 39,4 | 24,0 | 21,0 | 18,8 | 534 | ≤ 45 |
| 200 | 28,5 | 40,8 | 37,8 | 22,0 | 19,0 | 18,0 | 533 | ≤ 45 |
| 250 | 32,8 | 39,3 | 36,3 | 20,0 | 17,0 | 17,3 | 532 | ≤ 45 |
