PLANET BSP-360 v3

Solární napájecí PoE+ router s přepínačem (switch) a integrovaným MPPT regulátorem, 4x RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at (36 W/port), 120 W PoE budget, 1x RJ-45 10/100/1000 Base-T (WAN v Gateway režimu), 1x USB (záloha konfigurace).
1x napájecí vstup pro PV (fotovoltaický) panel DC 24-45 V do 400 W + některé typy generátorů (vodní či větrné), 1x napájecí vstup/výstup pro baterii (Pb/Li-ion, typ připojené baterie je přepínatelný), 2x napájecí výstup DC 24 V (max. 2 A), výstupní napětí DC je závislé na baterii.
ESD ochrana do 6 kV, krytí IP30 (hliníkový kryt), montáž na zeď nebo DIN lištu, provozní teplota -10 až +60 °C.

• Integrace technologie PoE a systému obnovitelných zdrojů (solární, větrná a vodní energie)
• Určen k nasazení dohledové nebo bezdrátové sítě a k dálkovému monitorování a správě
• Možnost vzdálené správy pomocí NMS-360 Network Management Controller

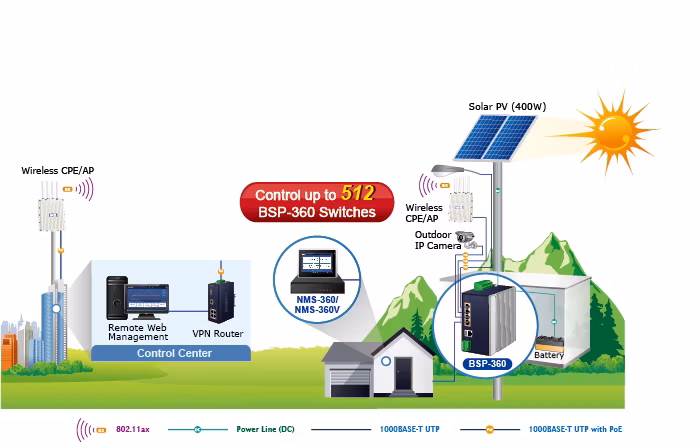

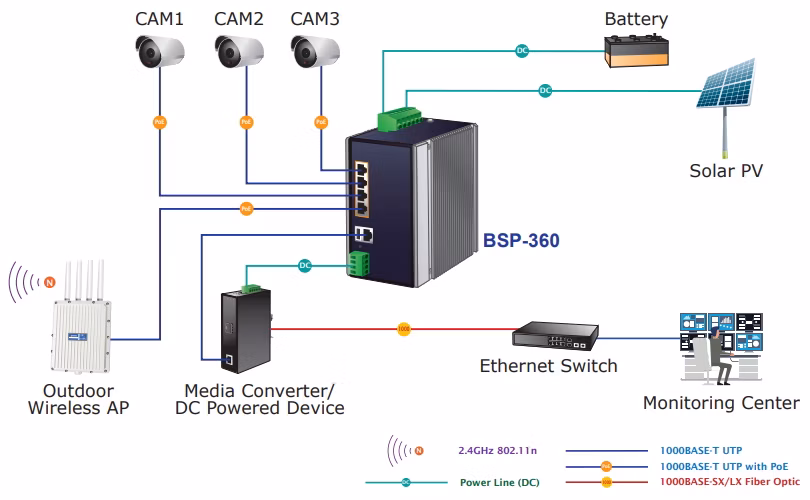

Řešení poskytuje možnost napájet připojená aktivní zařízení, jakými jsou IP kamery, přepínače a konvertory nebo Wi-Fi jednotky, po celou dobu 24 hodin 7 dní v týdnu bez závislosti na napájecí síti. Aplikace je tedy vhodná pro zajištění dohledu v prostředí parků, lesů, chat nebo rozhlehlých zemědělských a průmyslových technologií, díky nepřerušitelnému napájení i jako prostředek pro budování telekomunikačních bodů pro lokální poskytovatele internetu.

Správa akumulátorů/baterií:

• Podporuje lithiové (Lithium, Li-ion) a olověné baterie (Lead-acid, Pb), možnost volby
• Vstupní napájení (PV IN): min. napětí 24 V (doporučujeme > 30 V pro plné nabití baterie), max. 45 V, max. proud 8,8 A, příkon do 400 W
• Snadná diagnostika provozního stavu systému pomocí LED indikátoru
• Aktuální stav využití baterie
• Regulátor nabíjení MPPT (Maximum Power Point Tracking)

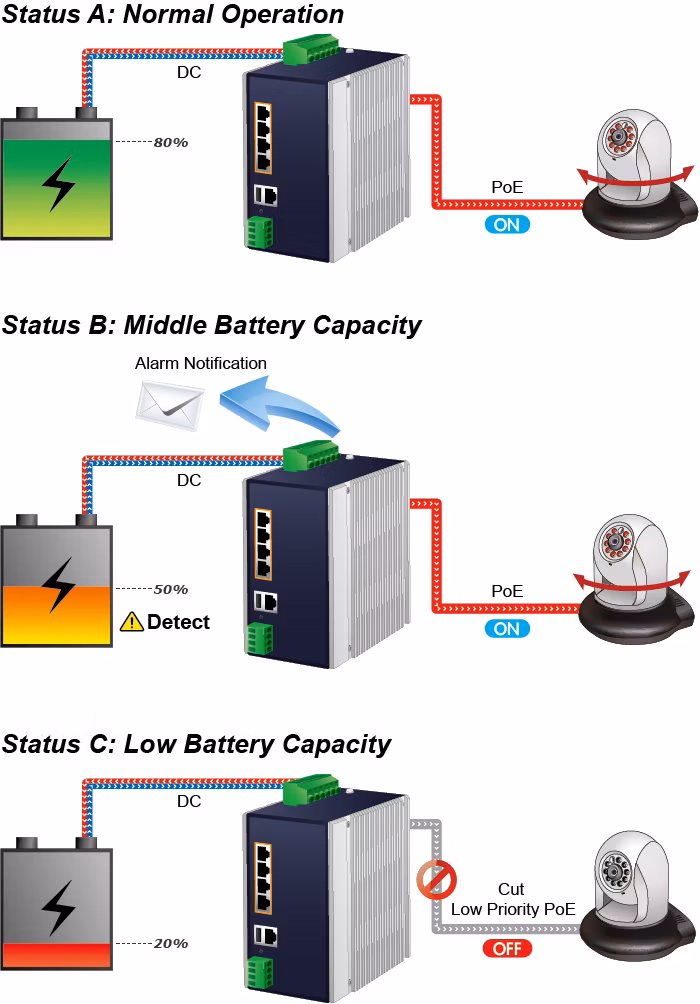

• Ochrana proti vypnutí při nízkém napětí: odeslání upozornění a odpojení napájení při nízkém stavu baterie
• Ochrana proti zpětnému proudu (zabraňuje zpětnému toku elektrického proudu do fotovoltaického panelu)
• Nadproudová ochrana a ochrana proti přepólování (pro baterii a nabíjecí elektrody)

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

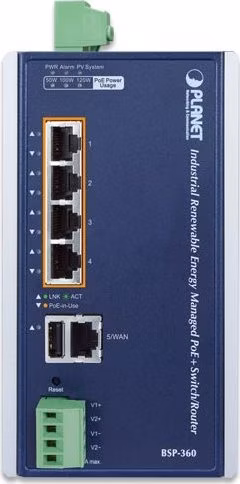

Porty: 4x 1x RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at, 1x 1x RJ-45 10/100/1000 Base-T LAN/WAN (dle režimu), 1x USB typ A (záloha konfigurace)
Paměť: 8k MAC adres, 512 Kb buffer
Propustnost: sběrnice 10 Gbps, provozně 5,95 Mpps (64B)
Provedení: DIN lišta, na zeď
Napájení (routeru): přes fotovoltaické panely (DC 24-45 V) nebo z baterie (DC 24 V), celkový příkon do 135,36 W (plné zatížení s PoE napájením)
Vstupní napájení:
Solární panel - min. napětí 24 V (doporučujeme > 30 V pro plné nabití baterie), max. 45 V, max. proud 8,8 A, příkon do 400 W
Baterie - DC 24 V (10 A), lithiová nebo olověná, 16-20 AWG (dráty pro svorkovnici)
Výstupní napájení: 4x PoE+ RJ-45 & 2x napájecí výstup DC 24 V (max. 2 A), 4pin svorkovnice (přední), výstupní napětí DC je závislé na baterii
Ochrana: ESD do 6 kV (Ethernet)
Provozní teplota: -10 až +60 °C
Rozměry: 152 x 107 x 89 mm
Hmotnost: 1251 g

Funkce administrace:

PoE funkce:

Celkový napájecí výkon: až 120 W, 802.3af/at
Počet injektorů: 4x až 36 W
Typ napájení: End-span
Pokročilé funkce:

kontrola a správa jednotlivých PoE portů (priorita, vypnutí/zapnutí, napájecí limit atd.)
integrovaný plánovač pro plánované vypnutí napájených koncových prvků (PoE schedule)

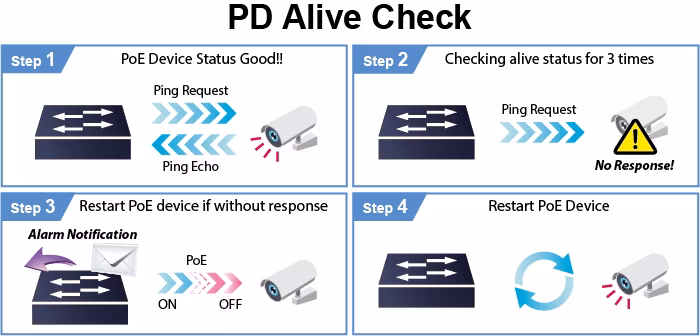

detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení (PD alive check)

---

---

---

---

---

---

---

---

---

---

---

---

---
