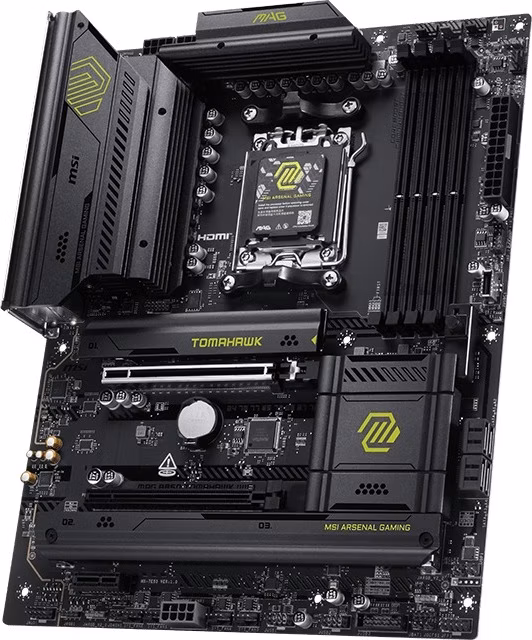

MSI MAG B850 TOMAHAWK WIFI

* Frozr Guard

* EZ DIY

* EZ OC

* Mystic Light

* Audio Boost 5

Chipset: AMD B850

Rozměrový formát: ATX (304,8x243,84mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5

Paměť:

* 4x DDR5 UDIMM, maximální kapacita paměti 256 GB

* podpora paměti 8200-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s

* procesory Ryzen™ řady 9000 max. frekvence přetaktování:

• 1DPC 1R rychlost až 8200+ MT/s

• 1DPC 2R rychlost až 6400+ MT/s

• 2DPC 1R rychlost až 6400+ MT/s

• 2DPC 2R rychlost až 6000+ MT/s

* podpora AMD POR Speed a JEDEC Speed

* podpora přetaktování paměti a AMD EXPO™

* podpora Non-ECC, bez vyrovnávací paměti

* podpora CUDIMM, pouze Clock Driver bypass mode

* dvoukanálová architektura paměti

Grafické výstupy:

(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

* 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz

Zvuková karta: kodek Realtek® ALC4080, 7.1kanálový zvuk, podpora přehrávání až 32bit/384 kHz (na předním panelu)

Ethernet: Realtek® 8126VB 5G LAN

WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4, MLO, 4KQAM (bezdrátový modul je předinstalován ve slotu M.2 Key-E)

Rozšiřující sloty:

* 2x PCI-E x16

* 1x PCI-E x1

* PCI_E1 Gen PCIe 5.0 x16

* PCI_E2 Gen PCIe 4.0 x4

* PCI_E3 Gen PCIe 3.0 x1

PCI_E1:

- podpora PCIe 5.0 x16 (pro procesory Ryzen™ 9000/7000)

- podpora PCIe 4.0 x8 (pro procesory Ryzen™ 8700/8600/8400)

- podpora PCIe 4.0 x4 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení

* M.2_2 (CPU) podporuje až PCIe 4.0 x4, podpora 22110/2280/2260 zařízení

* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1 pro úložná zařízení M.2 NVMe

USB:

Zadní USB (celkem 10 portů)

* 1x USB 3.2 Gen 2x2 20Gb/s (typ C)

* 1x USB 3.2 Gen 2 10Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ A) červený

* 2x USB 3.2 Gen 1 5Gb/s (typ A)

* 4x USB 2.0

Přední USB (celkem 7 portů)

* 1x USB 10Gb/s (typ C)

* 2x USB 5Gb/s (typ A)

* 4x USB 2.0

Porty na zadním panelu:

* 1x USB 3.2 Gen 2x2 20Gb/s (typ C)

* 1x USB 3.2 Gen 2 10Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ A) červený

* 2x USB 3.2 Gen 1 5Gb/s (typ A)

* 4x USB 2.0

* 1x HDMI™

* 1x RJ-45 5G LAN

* 1x Wi-Fi/Bluetooth

* 2x audio konektor

* 1x S/PDIF out

* 1x tlačítko Flash BIOS

* 1x tlačítko Clear CMOS

Interní porty:

Napájení

* 1x napájecí konektor (ATX_PWR)

* 2x napájecí konektor (CPU_PWR)

* 1x napájecí konektor (PCIE_PWR 8pin)

Související s ventilátorem a chlazením

* 1x ventilátor CPU

* 1x kombinovaný ventilátor (Pump_Sys Fan)

* 6x systémový ventilátor

Související s úložištěm

* 4x SATA 6Gb/s konektor

* 3x slot M.2 (M-Key)

USB

* 4x USB 2.0

* 2x USB 5Gb/s (typ A)

* 1x USB 10Gb/s (typ C)

Osvětlení LED

* 3x adresovatelný V2 RGB LED konektor (JARGB_V2)

* 1x RGB LED konektor (JRGB)

* (4x EZ Debug LED)

* (1x EZ Memory Detection LED)

Ostatní

* 1x EZ Conn-header (JAF_2)

* 2x Front Panel (JFP)

* 1x Chassis Intrusion (JCI)

* 1x Front Audio (JAUD)

* 1x Tuning Controller connector (JDASH)

* 1x TPM pin header (podpora TPM 2.0)

* 2x Direct OC Jumper (JBCLK)

Příslušenství:

* SATA 6Gb/s kabel

* 1 na 3 EZ Conn-kabel (V2)

* EZ Front Panel kabel

* EZ Wi-Fi modul

* EZ M.2 Clip II klíč

* EZ M.2 Clip II

* sada samolepek

* uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B850-TOMAHAWK-WIFI
