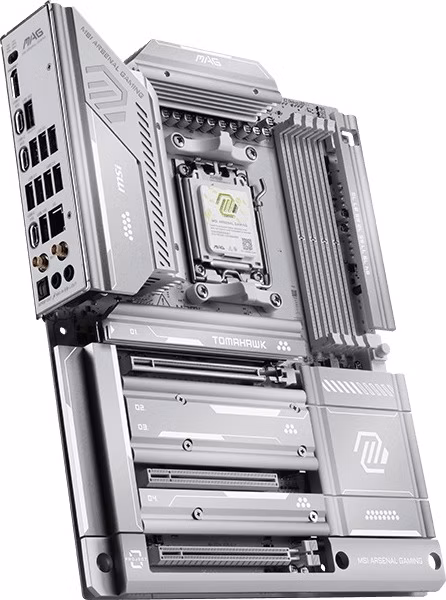

MSI MAG X870E TOMAHAWK MAX WIFI PZ

* Frozr Guard

* EZ DIY

* EZ OC

* Audio Boost 5

Chipset: AMD X870E

Rozmerový formát: ATX (304,8x243,84mm)

Podpora pre procesory: AMD Ryzen™ radu 9000/8000/7000

Pätica procesora: AM5

Pamäť:

* 4x DDR5 UDIMM, maximálna kapacita pamäte 256GB, podpora pamäte 8400-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s

* max. frekvencia pretaktovania:

• 1DPC 1R rýchlosť až 8400+ MT/s

• 1DPC 2R rýchlosť až 6400+ MT/s

• 2DPC 1R rýchlosť až 6400+ MT/s

• 2DPC 2R rýchlosť až 6400+ MT/s

* podpora AMD POR Speed a JEDEC Speed

* podpora pretaktovania pamäte a AMD EXPO™

* podpora Non-ECC, bez vyrovnávacej pamäte

* podpora CUDIMM, iba Clock Driver bypass mode

* dvojkanálová architektúra pamäte

Grafické výstupy:

(Špecifikácie grafiky sa môžu líšiť v závislosti od nainštalovaného CPU.)

* 1x HDMI™ 2.1 s portom FRL, maximálne rozlíšenie 8K 60Hz

* 2x DisplayPort USB4 ® typu C, podpora DisplayPort 1.4 s HBR3 cez USB typ C, maximálne rozlíšenie 4K 120Hz

Zvuková karta: kodek Realtek® ALC4080, 7.1kanálový zvuk, podpora prehrávania až 32bit/384 kHz (na prednom paneli), podpora výstupu S/PDIF

Ethernet: Realtek® 8126 5G LAN

WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrôtový modul je predinštalovaný v slote M.2 Key-E)

Rozširujúce sloty: 3x PCI-E x16:

* PCI_E1 Gen PCIe 5.0 x16

* PCI_E2 Gen PCIe 3.0 x1

* PCI_E3 Gen PCIe 4.0 x4

PCI_E1:

- podpora PCIe 5.0 x16 (pre procesory Ryzen™ 9000/7000)

- podpora PCIe 4.0 x8 (pre procesory Ryzen™ 8700/8600/8400)

- podpora PCIe 4.0 x4 (pre procesory Ryzen™ 8500/8300)

Úložný priestor:

celkom podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2280 zariadení

* M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zariadení

* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zariadení

* M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zariadení

* 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/10 pre úložné zariadenia SATA a podpora RAID 0/1/(5)/10 pre úložné zariadenia M.2 NVMe

USB:

Zadné USB (celkom 12 portov)

* 2x USB 4.0 40Gb/s (typ C)

* 1x USB 3.2 Gen 2 10Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ A)

* 3x USB 3.2 Gen 1 5Gb/s (typ A)

* 4x USB 2.0

Predné USB (celkom 9 portov)

* 1x USB 20Gb/s (typ C)

* 4x USB 5Gb/s (typ A)

* 4x USB 2.0

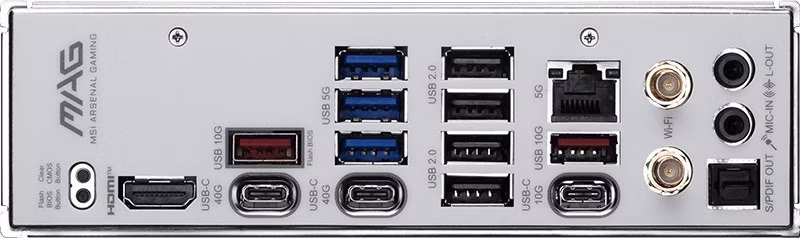

Porty na zadnom paneli:

* 2x USB 4.0 40Gb/s (typ C)

* 1x USB 3.2 Gen 2 10Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ A) červený

* 3x USB 3.2 Gen 1 5Gb/s (typ A)

* 4x USB 2.0

* 1x HDMI™

* 1x RJ-45 5G LAN

* 1x Wi-Fi/Bluetooth

* 2x audio konektor

* 1x S/PDIF out

* 1x tlačidlo Flash BIOS

* 1x tlačidlo Clear CMOS

Interné porty:

Napájanie

* 1x napájací konektor (ATX_PWR)

* 2x napájací konektor (CPU_PWR)

* 1x napájací konektor (PCIE_PWR 8pin)

Súvisiaci s ventilátorom a chladením

* 1x ventilátor CPU

* 1x kombinovaný ventilátor (Pump_Sys Fan)

* 6x systémový ventilátor

Súvisiace s úložiskom

* 4x SATA 6Gb/s konektor

* 4x slot M.2 (M-Key)

USB

* 4x USB 2.0

* 4x USB 5Gb/s (typ A)

* 1x USB 20Gb/s (typ C)

Osvetlenie LED

* 3x adresovateľný V2 RGB LED konektor (JARGB_V2)

* 1x RGB LED konektor (JRGB)

* 4x EZ Debug LED

* 1x EZ Digit Debug LED

* 1x EZ Detection Memory LED

Ostatné

* 1x EZ Conn-header (JAF_2)

* 2x Front Panel (JFP)

* 1x Chassis Intrusion (JCI)

* 1x Front Audio (JAUD)

* 1x TPM pin header (podpora TPM 2.0)

* 2x Direct OC Jumper (JBCLK)

Príslušenstvo:

* 2x SATA 6Gb/s kábel

* 1 na 3 EZ Conn-kábel (V2)

* EZ Front Panel kábel

* EZ Wi-Fi anténa

* M.2 skrutka

* USB Drive

* sada nálepiek

* 3x EZ M.2 Clip II

* EZ M.2 Clip II Remover (kľúč)

* užívateľská príručka
