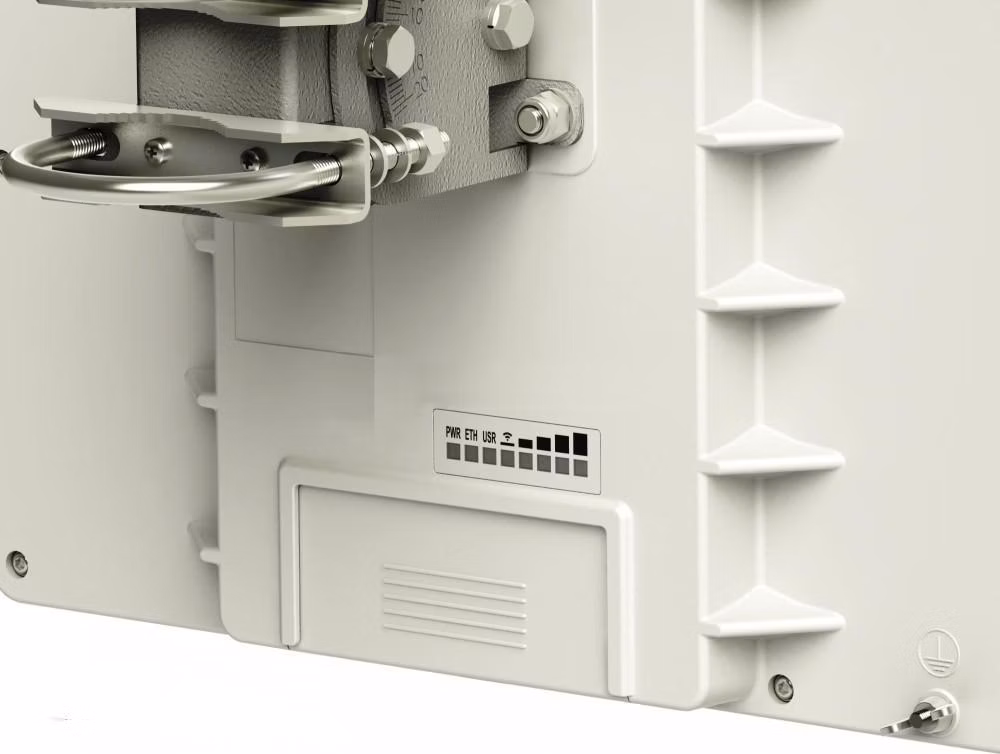

MikroTik RouterBOARD QRT-5

PREHĽAD

Systémové riešenie platforiem firmy MikroTik pre poskytovateľov bezdrôtového pripojenia k sieti Internet.

RouterBoard s integrovaným 802.11a/n modulom vo vodotesnom UV odolnom boxe s integrovanou dvojpolarizačnou panelovou anténou so ziskom 23dB a gigabitovým RJ45 portom.

Jednotky sú dodávané s predinštalovaným a aktivovaný operačný systém RouterOS V5 L4, súčasťou dodávky je montážne príslušenstvo na inštaláciu na stožiar a napájací zdroj, POE.

Úzky vyžarovací uhol (10,5 °) integrovanej antény predurčuje nasadenie jednotiek v Point-to-Point aplikáciách či ako extra výkonný klientsky CPE prvok.

Súčasťou dodávky:

• 1x outdoor jednotka RBSXT

• 1x montážna príprava na uchytenie jednotky na stožiar/konzolu

• 1x napájací zdroj

• 1x GPOE injektor

ŠPECIFIKÁCIA

Model

• QRT-5 (RB911G-5HPnD-QRT)

Features

• 1 Ethernet, Gigabit, High Power, Dual chain

CPU

• Atheros AR9342 600MHz network processor

Memory

• 64MB DDR onboard memory

Data storage

• 128MB NAND memory chip

Ethernet

• One Gigabit port s Auto-MDI/X

Wireless

• Built in 5GHz 802.11a/n (AR9342)

Extras

• beeper, signál a status LED, voltage a temperature sensors

Power options

• PoE: 8-30V DC on Ether1 (Non 802.3af).

Unit dimensions

• 309x320x50mm

Max consumption

• 11W at 24V

OS

• MikroTik RouterOS, Level4 license (supports bezdrôtovej CPE/PtP a AP mode)

Included

• QRT wireless device, precision mounting bracket, U bolts, pole clamp, screw kit, 24V 0.8A power adapter, Gigabit PoE injector

INTEGRATED ANTENNA:

• Frequencies: 4.9-5.875 GHz

• Gain: 23 ± 1 dBi

• VSWR: 1.37 : 1

• 3 dB Beam-Width, H-Plane: 10.5°

• 3 dB Beam-Width, E-Plane: 10.5°

• Polarizácia: Dual, Vertical and horizontal

• Port to Port Isolation: -50 dB

• Cross polarization: min -25 dB

• Pred Back Ratio: min 35 dB

! UPOZORNENIE!

Výrobca MIKROTIK nevzťahuje záruku na zariadenia poškodené prepätím.

Zariadenie je potrebné adekvátne chrániť proti indukovanému elektrostatickému prepätiu či prepäťovým špičkám na silovom vedení korektným uzemnením tak, aby výrobcom integrovaný 16kV zemniaci člen bol efektívny.

Pri vonkajších inštaláciách je pre vedenie signálu treba používať tienenú Cat5E kabeláž (FTP/SFTP), odporúča sa aj nasadenie ethernetovej prepäťovej ochrany (EPO).

Prípadným nerešpektovaním riskujete nevratné poškodenie chipu na ethernet časti (zariadenie prestane po ethernete komunikovať), či výrazné zníženie citlivosti či vysielacieho výkonu boardu poškodením integrovaného miniPCI modulu.
