Hybridný rozvádzač RNA-03-A51-YXX-X1

PREHĽAD

• IP20/IK05

• Rozvádzač sa vešá priamo na stenu, prípadne ho možno osadiť do pripraveného otvoru v stene.

• Určený na samostatnú montáž alebo v kombinácii s rozvádzačom typu SNA.

• Káblové vstupy na hornej, spodnej a oboch bočných stenách rozvádzača umožňujú jeho spájanie do väčších zostáv s ostatnými rozvádzačmi tohto radu vrátane elektro rozvádzačov typu SNA.

• Konštrukcia rozvádzača:

– Zváraný skelet z plechu hrúbky 1 mm v kombinácii s plastom PEHD 8 mm.

– Rámové dvierka z kombinácie plechu hrúbky 1 mm a plastu PP-H 1,5 mm.

• Dvere rozvádzača sú so skeletom prepojené pomocou zemniaceho kábla, ktorý musí byť riadne pripevnený a zasunutý do konektora po celú dobu používania rozvádzača.

• Na spodnej časti rozvádzača je umiestnená skrutka M8 ako hlavný zemniaci bod.

• Po obvode rozvádzača sú pripravené záslepky na vylomenie.

• Maximálne dovolené zaťaženie rozvádzača 20 kg, dverí 2 kg.

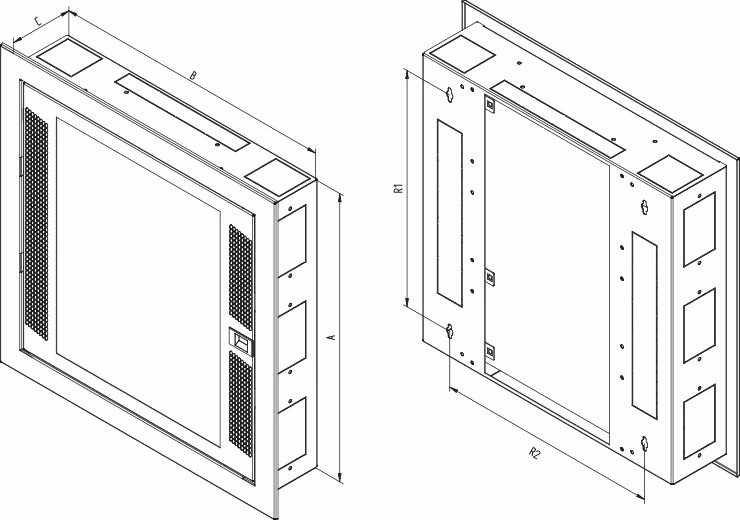

ŠPECIFIKÁCIA

Typ

* RNA-03-A51-YXX-X2

výška A (mm)

* 500

šírka B (mm)

* 500

hĺbka C (mm)

* 110

Hmotnosť brutto (kg)

* 7

Hmotnosť netto (kg)

* 6,7

Rozteč na zavesenie R1

* 410

Rozteč pre zavesenie R2

* 390

Počet modulov

* 2 x 22

10“ prestup s prípravou pre zásuvky

* 1

Otvor pre zásuvku

* 1

Ide iba o ilustračné foto.
