CPU

Socket LGA1700: Podpora pre procesory Intel Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa mení s CPU

Chipset

Intel Z790 Express Chipset

Pamäť

Procesory Intel Core™ 14. a 13. generácie i9/i7:
- Podpora DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) /6400(O.C.) /6200(O.C.) /6000(O.C.) /5800(O.C.) /5600 /5400 /5200/ 4800/4400 MT/s pamäťových modulov
Procesory Intel Core™ i5/i3 13. generácie a Intel Core™ 12. generácie, Pentium Gold a Celeron:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky podporujúce až 192 GB (48 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v nenásilenom režime)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, rýchlosť a počet DRAM modulov, podrobnosti nájdete v zozname „Memory Support List“ na webovej stránke GIGABYTE.)

Grafika na palube

Integrovaný grafický procesor - podpora Intel HD Graphics:
- 1 x HDMI port s maximálnym rozlíšením 4096x2160@60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.


- 1 x DisplayPort s maximálnym rozlíšením 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3


(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek audió CODEC
Vysoké rozlíšenie audia
2/4/5.1/7.1-kanálové
* Funkcionalitu zvukovej zásuvky môžete upraviť pomocou softvéru na zvuk.


Pre 7.1-kanálové audio použite softvér na nastavenie zvuku.
Podpora S/PDIF Out

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Intel Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora bezdrôtového štandardu 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot s podporou PCIe 5.0 a prevádzkou na x16 (PCIEX16)
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Pri inštalácii len jednej grafickej karty, uistite sa, že je vložená do PCIEX16 slotu.

Čipset:
- 1 x PCI Express x16 slot s podporou PCIe 4.0 a prevádzkou na x4 (PCIEX4)
- 1 x PCI Express x16 slot s podporou PCIe 3.0 a prevádzkou na x1 (PCIEX1_4)
- 2 x PCI Express x1 sloty s podporou PCIe 3.0 a prevádzkou na x1 (PCIEX1_2, PCIEX1_3)

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 1 x M.2 konektor (Socket 3, M key, typ 2280 SATA a PCIe 4.0 x4/x2 SSD podpora) (M2M_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA zariadenia

USB

Čipset:
- 1 x USB Type-C port na zadnom paneli s podporou USB 3.2 Gen 2
- 1 x USB Type-C port s podporou USB 3.2 Gen 2, dostupný cez interný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 6 x USB 3.2 Gen 1 portov (4 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty, dostupné cez interné USB zástrčky

Interné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
2 x 8-pinové ATX 12V napájacie konektory
1 x CPU ventilátorová zástrčka
1 x CPU ventilátor / vodný chladiaci čerpadlový konektor
3 x systémové ventilátorové zástrčky
1 x systémová ventilátor / vodný chladiaci čerpadlový konektor
2 x adressovateľné LED pásikové zástrčky
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel zástrčka
1 x predný panel audio zástrčka
1 x S/PDIF Out zástrčka
1 x USB Type-C zástrčka, s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 zástrčka
2 x USB 2.0/1.1 zástrčky
2 x Thunderbolt™ add-in karta konektory
1 x Trusted Platform Module zástrčka (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x tlačidlo reset
1 x tlačidlo Q-Flash Plus
1 x reset jumper
1 x Clear CMOS jumper

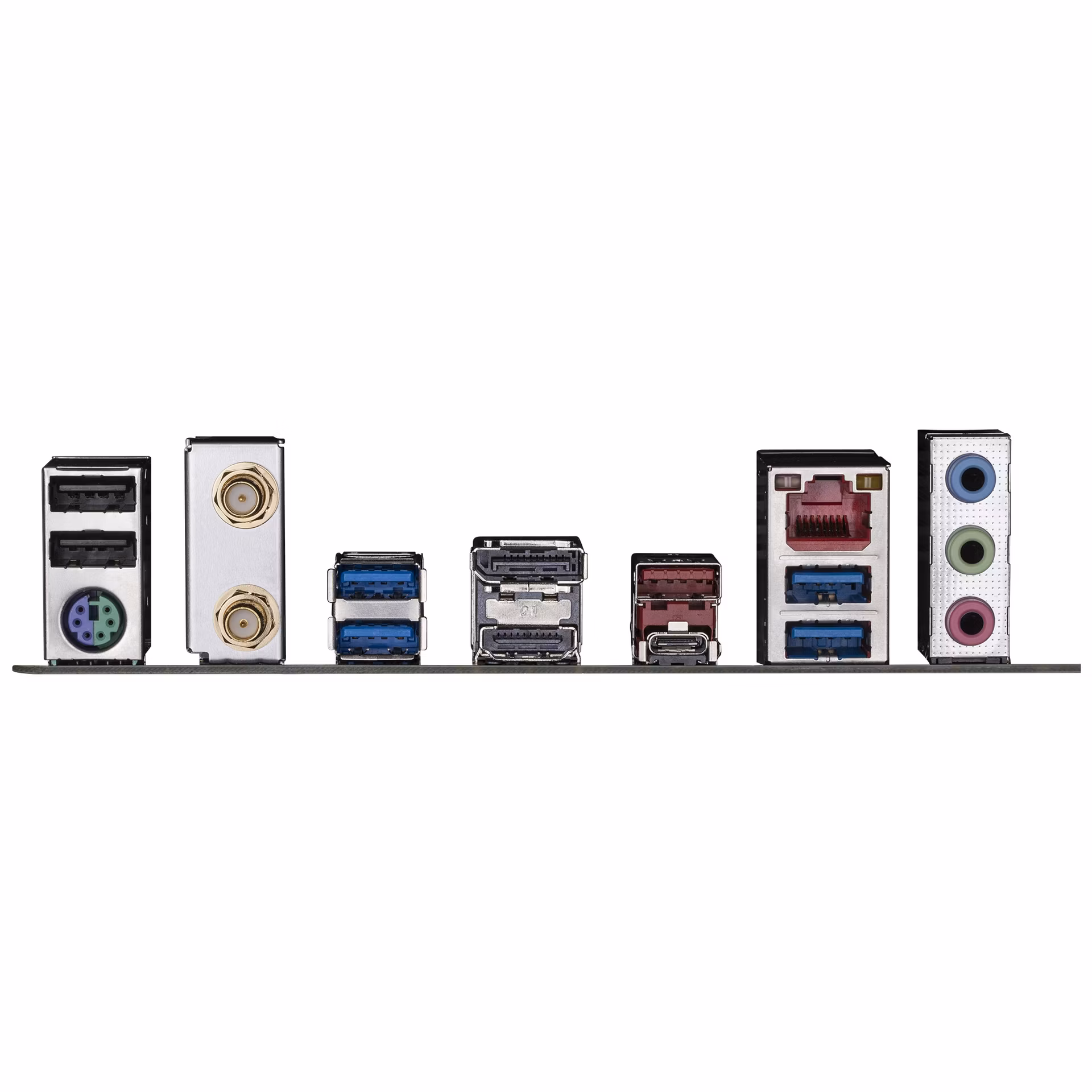

Pripojenia na zadnom paneli

1 x PS/2 port na klávesnicu/mys
1 x USB Type-C port s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený)
4 x USB 3.2 Gen 1 porty
2 x USB 2.0/1.1 porty
2 x SMA anténne konektory (2T2R)
1 x HDMI port
1 x DisplayPort
1 x RJ-45 port
3 x zásuvky pre audio

Ovládač I/O

iTE I/O ovládací čip

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vodného chladenia
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od ventilátora (čerpadla), ktorý nainštalujete.

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každéj aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.

Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Dodávaný softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Tvar dosky

Formát ATX; 30,5cm x 24,4cm
