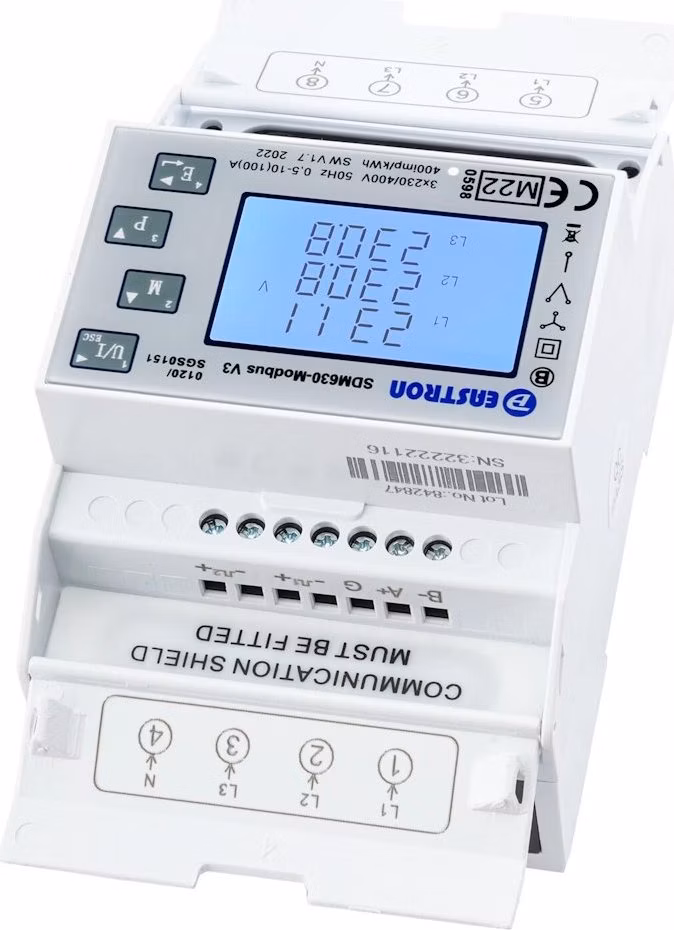

Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D), což umožňuje jeho použití pro fakturační měření. Díky přímému připojení do 100 A není nutné používat externí proudové transformátory (CT).

Měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) zapojení. Díky obousměrnému měření je ideální volbou pro monitorování fotovoltaických elektráren. Napájí se přímo z měřených vstupů a nevyžaduje externí pomocné napájení.

Přístroj je vybaven komunikačním rozhraním RS-485 s protokolem Modbus RTU pro vzdálené monitorování a integraci do nadřazených systémů. Dále disponuje dvěma pulzními výstupy, přičemž jeden z nich je plně konfigurovatelný (pro import, export nebo čistou spotřebu).

Klíčové vlastnosti:

• Certifikace MID (B+D) - vhodné pro fakturační měření
• Podpora jednofázových (1p2w) i třífázových (3p3w, 3p4w) instalací
• Přímé měření až do 100 A
• Obousměrné měření (Import/Export kWh i kVArh)
• Výpočet čisté spotřeby Net kWh (Export - Import)
• Měření kvality sítě vč. celkového harmonického zkreslení (THD) pro napětí i proud
• Komunikace přes RS-485 (Modbus RTU) s volitelnou přenosovou rychlostí (až 38400 bps)
• Dva pulzní výstupy (1x pevný, 1x konfigurovatelný)
• Přehledný a dobře čitelný podsvícený LCD displej
• Snadná montáž na DIN lištu (4 moduly)

Měřené parametry:

• Napětí (fáze-nula a sdružené) (V)
• Proud (A)
• Frekvence (Hz)
• Účiník (PF)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdánlivý výkon (kVA)
• Maximální odběr proudu (MD A)
• Maximální odběr výkonu (MD kW)
• Celkové harmonické zkreslení napětí (U %THD)
• Celkové harmonické zkreslení proudu (I %THD)
• Importovaná činná energie (kWh)
• Exportovaná činná energie (kWh)
• Celková činná energie (kWh)
• Importovaná jalová energie (kVArh)
• Exportovaná jalová energie (kVArh)
• Celková jalová energie (kVArh)

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí (U_n): 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U_n)
Základní proud (I_b): 10 A
Max. proud (I_max): 100 A
Rozhraní: RS-485 (Modbus RTU)
Třída přesnosti: Třída 1 (IEC 62053-21) / Třída B (EN50470-3)
Montáž: DIN lišta (4 moduly)
Rozměry: 100 × 72 × 66 mm
Krytí: IP51 (pro vnitřní použití)
Certifikace: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)
