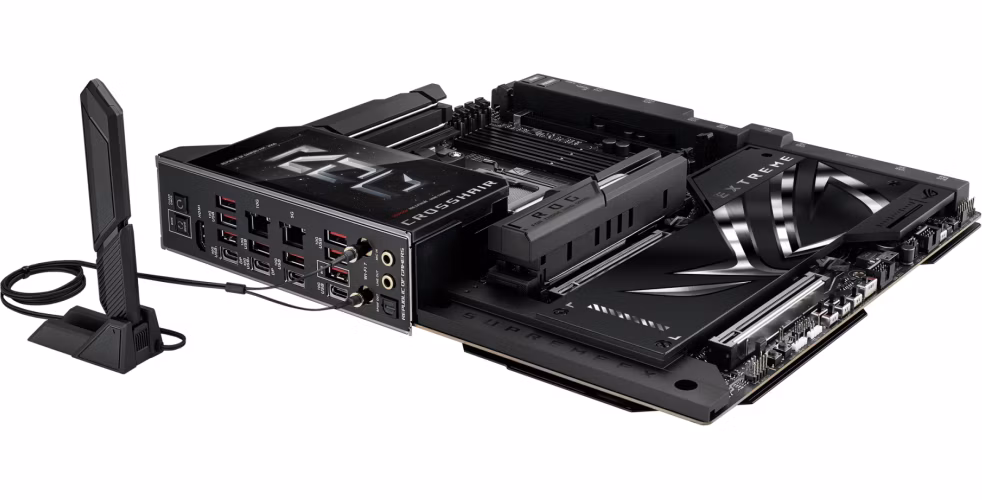

ASUS ROG CROSSHAIR X870E EXTREME / X870E / AM5 / 4x DDR5 / HDMI / USB4 / M.2 / eATX

ASUS ROG CROSSHAIR X870E EXTREME představuje absolutní špičku mezi základními deskami pro procesory AMD Ryzen řady 7000, 8000 a 9000 s paticí AM5. Je navržena pro nejnáročnější hráče, nadšence do extrémního přetaktování a uživatele, kteří požadují maximální výkon i nejnovější technologie.

Deska staví na vlajkovém čipsetu AMD X870E s plnou podporou rozhraní PCIe 5.0. O stabilní napájení i těch nejvýkonnějších procesorů v zátěži se stará masivní napájecí kaskáda s 20+2+2 fázemi (110 A). Čtyři sloty pro paměti DDR5 využívají technologii NitroPath DRAM, která zajišťuje vyšší stabilitu a propustnost při přetaktování.

Pro rychlá úložiště je připraveno celkem 5 slotů M.2, z nichž až 3 podporují standard PCIe 5.0, přičemž všechny jsou kryty robustními pasivními chladiči. Konektivita zahrnuje dva USB-C porty USB4 s rychlostí 40 Gb/s, bezdrátový standard Wi-Fi 7, Bluetooth 5.4 a duální síťové připojení kombinující 10Gb a 5Gb Ethernet.

Zvukovou stránku zajišťuje prémiový audio systém ROG SupremeFX ALC4082 spárovaný s převodníkem ESS ES9219 QUAD DAC.

Dominantou designu je integrovaný 5" barevný LCD panel pro zobrazení systémových parametrů, teplot nebo vlastní animované grafiky. Deska zároveň výrazně usnadňuje stavbu a diagnostiku PC díky tlačítkům Q-Release pro snadné uvolnění grafické karty, bezšroubkovému uchycení M.2 disků Q-Latch a integrovanému diagnostickému panelu s LED indikátory.

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru budou tyto výstupy nefunkční.

CPU
Podpora procesorů AMD Ryzen série 9000, 8000 a 7000 (patice AM5)

Čipová sada
AMD X870E

Paměť
4× DDR5 paměťový slot, podpora až 256 GB
Podpora DDR5 až 9000+MT/s (OC)
CPU Ryzen série 9000 podporuje až 8200+MT/s (OC)
CPU Ryzen série 8000 podporuje až 9000+MT/s (OC)
CPU Ryzen série 7000 podporuje až 8000+MT/s (OC)
Dvoukanálová architektura paměti
Podpora ECC a non-ECC, bez vyrovnávací paměti
Podpora On-Die ECC funkce
Podpora AMD Extended Profiles for Overclocking (EXPO)
Podpora ASUS Enhanced Memory Profile (AEMP)
Podpora technologie NitroPath DRAM

Sloty
CPU Ryzen série 9000 a 7000
2× PCIe 5.0 x16 slot s Q-Release Slim (podporuje x16, x8/x8 nebo x8/x4/x4 režim)
CPU Ryzen série 8400, 8600 a 8700
2× PCIe 4.0 x16 slot s Q-Release Slim (podporuje x8 režim)
CPU Ryzen série 8300 a 8500
2× PCIe 4.0 x16 slot s Q-Release Slim (podporuje x4 režim)
Některé PCIe, M.2 sloty a SATA konektory sdílejí linky pro přenos dat a nebudou fungovat při souběžném osazení. Více informací naleznete na webu výrobce.

Grafika
1× HDMI port, podporující max. rozlišení 4K při 60 Hz (dle HDMI 2.1)
2× USB4 (USB-C), podporující max. rozlišení 4K při 60 Hz (dle DP 1.4a)

Úložiště
CPU Ryzen série 9000 a 7000
2× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 5.0 x4 režim)
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 5.0 x4 režim)
CPU Ryzen série 8000
1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
AMD X870E čipová sada
2× M.2 slot skrze ROG Q-DIMM, M Key, pro jednotky typu 2230/2242/2260/2280/22110 (PCIe 4.0 x4 režim)
1× SlimSAS port (podporuje PCIe 4.0 x4 režim skrze adaptér SFF-8654 (není součástí balení))
4× SATA 6Gb/s port
Podpora AMD RAIDXpert2 technologie
CPU Ryzen série 9000 podporuje RAID 0, RAID 1, RAID 5 a RAID 10
CPU Ryzen série 8000 podporuje RAID 0 a RAID 1
CPU Ryzen série 7000 podporuje RAID 0, RAID 1 a RAID 10

USB
2× USB4 (USB-C) port na zadním panelu
3× USB-C 3.2 Gen2 (USB 3.1) port (2 porty na zadním panelu, 1 port dostupný přes interní USB konektor)
8× USB 3.2 Gen2 (USB 3.1) port na zadním portu
1× USB-C 3.2 Gen2x2 port dostupný přes interní USB konektor
4× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory
4× USB 2.0 port dostupný přes interní USB konektory

Audio
ROG SupremeFX ALC4082 Audio Codec
7.1kanálové Surround Sound High Definition Audio
120 dB SNR stereo výstup a 110 dB SNR nahrávací vstup
Podporuje až 32-Bit/384 kHz přehrávání
SupremeFX Shielding technologie
ESS ES9219 QUAD DAC převodník
Podpora optického S/PDIF výstupu

LAN
1× Realtek 5Gigabit LAN řadič
1× Marvell AQtion 10Gigabit LAN řadič
Podpora ASUS LANGuard

WLAN/ Bluetooth
2x2 Wi-Fi 7 (802.11be)
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Přenosová rychlost až 6,5 Gbps
Bluetooth 5.4

Interní konektory
1× 4pin konektor ventilátoru CPU
1× 4pin konektor volitelného ventilátoru CPU
2× 4pin konektor ventilátoru skříně
2× 4pin konektor ventilátoru radiátoru vodního chlazení
2× 4pin konektor pumpy vodního chlazení
1× konektor ventilátoru chladiče napájecí kaskády VRM
1× 24pin hlavní napájecí konektor
2× 8pin +12V napájecí konektor
1× 8pin PCIe napájecí konektor
3× M.2 slot, M Key
1× DIMM.2 slot (podporuje 2× M.2 slot, M Key)
1× SlimSAS konektor
4× SATA 6Gb/s konektor
1× USB-C 3.2 Gen2x2 konektor
1× USB-C 3.2 Gen2 (USB 3.1) konektor
2× USB 3.2 Gen1 konektor (podporuje 4× USB 3.2 Gen1 (USB 3.0) port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× 6pin ARGB Gen2 konektor (podporuje 2× ARGB Gen2 konektor)
2× adresovatelný Gen2 konektor
1× přepínač PCIe režimu
2× tlačítko BCLK
1× přepínač BIOS
1× tlačítko FlexKey
1× audio konektor předního panelu
1× propojka LN2 režimu
12× Probelt měřící body
1× tlačítko ReTry
2× přepínač RSVD
1× RSVD konektor
1× tlačítko Safe Boot
1× přepínač pomalého režimu
1× tlačítko Start
1× 10-1pin konektor systémového panelu
1× konektor teplotního čidla
1× přepínač Pause

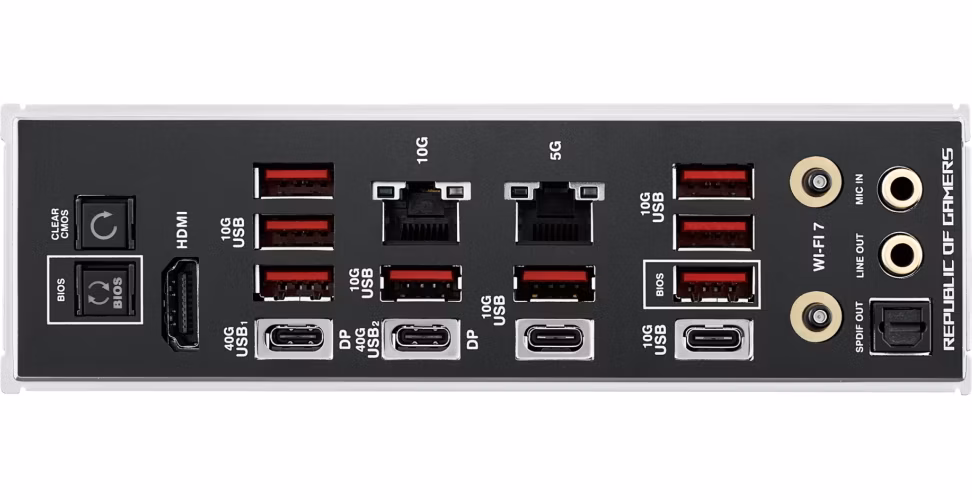

Porty na zadním panelu
2× USB4 (USB-C)
2× USB-C 3.2 Gen2 (USB 3.1)
8× USB 3.2 Gen2 (USB 3.1)
1× HDMI
2× konektor Wi-Fi antény
2× RJ-45
2× audio jack
1× optický S/PDIF výstup
1× tlačítko BIOS FlashBack
1× tlačítko Clear CMOS

Rozměry
30,5 × 27,7 cm
E-ATX formát
