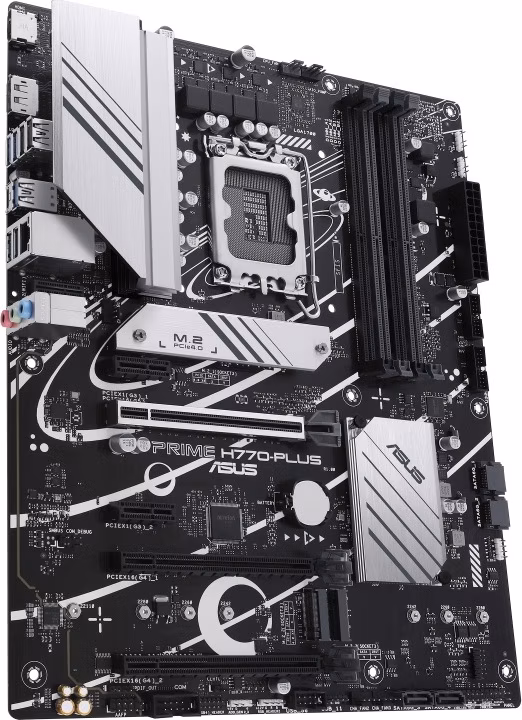

ASUS PRIME H770-PLUS

Chipset: Intel® H770

Rozměrový formát: ATX (305x244mm)

Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x DIMM, max. 192GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 bez ECC, bez vyrovnávací paměti

* dvoukanálová architektura paměti

* podporuje Intel® Extreme Memory Profile (XMP)

* OptiMem II

Grafické výstupy: specifikace grafiky se mohou u různých typů procesorů lišit

* 1x DisplayPort 1.4

* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet: 1x Realtek 2,5Gb

WLAN + Bluetooth: pouze vertikální slot M.2 (Key E, CNVi & PCIe)

Rozšiřující sloty:

* 1x PCIe 5.0 x16

* 2x PCIe 4.0 x16 (podporuje režim x4)

* 2x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)

* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)

* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režimy SATA a PCIe 4.0 x2)

* 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 8 portů)

* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)

* 3x USB 3.2 Gen 1 (5G) (3x typ-A)

* 2x USB 2.0 (2x typ-A)

Přední USB (celkem 7 portů)

* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:

* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)

* 3x USB 3.2 Gen 1 (5G) (3x typ-A)

* 2x USB 2.0 (2x typ-A)

* 1x DisplayPort

* 1x HDMI™

* 1x Realtek 2,5Gb Ethernet

* 3x audio konektor

* 1x vertikální M.2 slot (Key E)

Interní porty:

Související s ventilátorem a chlazením

* 1x 4-pin CPU Fan header

* 1x 4-pin AIO Pump header

* 3x 4-pin Chassis Fan header

Napájení

* 1x 24-pin hlavní napájecí konektor

* 1x 8-pin +12V napájecí konektor

Související s úložištěm

* 3x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní

* 3x adresovatelný Gen 2 header

* 1x Aura RGB header

* 1x Clear CMOS header

* 1x COM Port header

* 1x Front Panel Audio header (AAFP)

* 1x S/PDIF Out header

* 1x SPI TPM header (14-1pin)

* 1x 20-3 pin System Panel header s funkcí Chassis intrude

* 1x Thunderbolt™ (USB4®) header

BIOS: 192 (128+64)Mb Flash ROM, UEFI AMI BIOS

Příslušenství:

* 2x SATA 6Gb/s kabel

* 1x I/O záslepka

* 1x balení podložek M.2

* 2x balení šroubů pro M.2 SSD

* 1x uživatelská příručka

Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/prime/prime-h770-plus/
