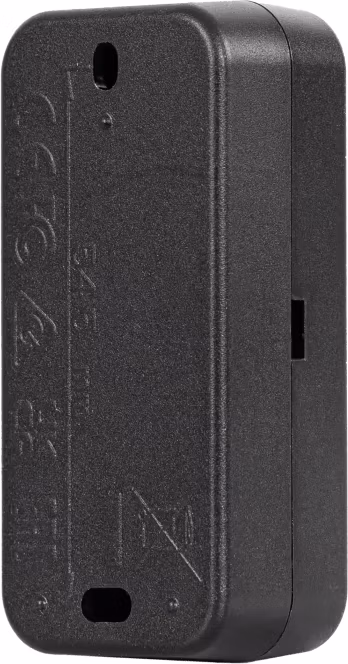

Bezpečnostní relé 2N je příslušenství určené k ochraně dveřního zámku před neoprávněným otevřením pomocí externí baterie.

Relé se instaluje mezi interkom nebo přístupovou čtečku a elektrický zámek. Po připojení k výstupu OUT 1 zařízení 2N čeká bezpečnostní relé při každém požadavku na otevření na ověřovací kódový signál z párovaného zařízení. Teprve po jeho přijetí sepne připojený zámek a umožní otevření dveří.

Bez platného ověřovacího signálu – například při pokusu o otevření zámku přiložením 12V baterie k vodičům mezi čtečkou a zámkem – relé zámek nesepne a dveře zůstanou zavřené. Relé podporuje jak nízkoodběrové zámky prostřednictvím výstupu 12V OUT, tak vysokoodběrové zámky prostřednictvím elektromagnetického relé RELAY 1.

Způsob napájení a výstupní napětí
Bezpečnostní relé lze napájet dvěma způsoby. Při napájení přímo z interkomu nebo čtečky je na výstupu dostupné napětí 9–13 V DC / 400 mA DC v závislosti na použitém zdroji (PoE poskytuje 9 V, napájecí adaptér poskytuje napájecí napětí snížené o 1 V). Při napájení z externího zdroje je na výstupu stabilních 12 V / 700 mA DC.

ZÁKLADNÍ SPECIFIKACE

Pasivní spínač: kontakty NO a NC, až 30 V / 1 A AC/DC
Výstupní napětí (napájení z interkomu): 9–13 V DC / 400 mA DC (PoE: 9 V; adaptér: napájecí napětí – 1 V)
Výstupní napětí (napájení z externího zdroje): 12 V / 700 mA DC
Výstup pro nízkoodběrový zámek: 12V OUT
Výstup pro vysokoodběrový zámek: elektromagnetické relé RELAY 1
Připojení k zařízení: výstup OUT 1 interkomu nebo přístupové čtečky 2N
Rozměry: 56 × 31 × 24 mm
Hmotnost: 20 g
