Triton

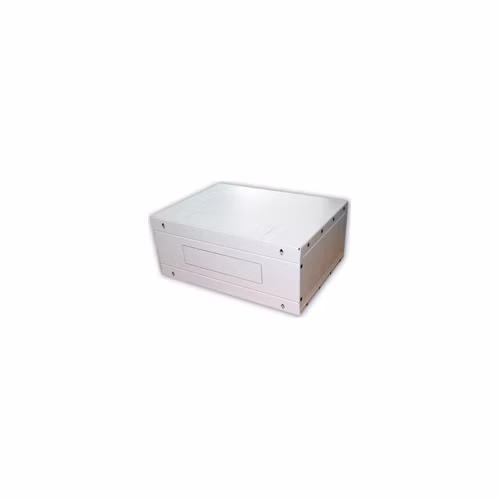

FLATPACK - Delta X

Nástěnný rozvaděč Delta X je představitelem koncepce Flat-Pack, což je rozebíratelný rozvaděč dodávaný v nesmontovaném stavu. Díky unikátní konstrukci je montáž Delty X otázkou několika minut a nevyžaduje takřka žádné nástroje. Pro spojení jednotlivých částí je použito plastových zásuvných trnů. 19" vertikální lišty jsou hloubkově nastavitelné v předem určených pozicích a jsou k tělu rozvaděče uchyceny šrouby. Rozvaděč je 400 mm hluboký a vyrábí se ve výškách 4, 6, 9 a 12U. Nosnost všech modelů je shodně 25kg. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Všechny kovové části rozvaděče jsou vzájemně propojeny a uzemněny. Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem. Dveře je možné namontovat pro otvírání vpravo nebo vlevo. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Každý kabelový vstup je zaslepen vylamovací záslepkou typu ?break-out?, která může být snadno vylomena například šroubovákem. Pro spojování jednotlivých částí rozvaděče jsou použity plastové zásuvné trny. Montáž rozvaděče je otázkou několika minut a nevyžaduje téměř žádné nástroje.

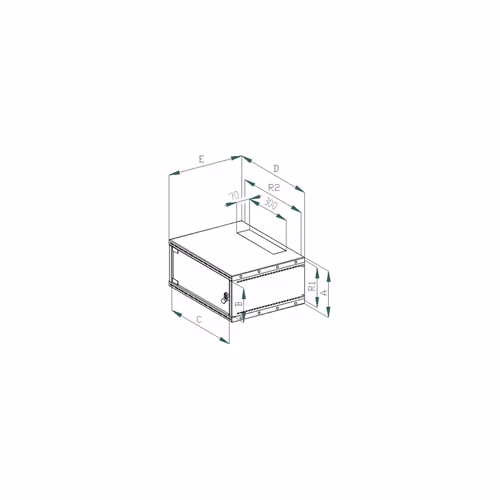

Rozměry RXA-04-AS4

A = 230 mm

B = 180 mm

C = 505 mm

D = 550 mm

E = 400 mm

R1 = 180 mm

R2 = 435 mm

Váha NETTO: 11,0 kg

Váha BRUTTO: 11,2 kg

Maximální zatížení: 25 kg

Příbaly:

- Čepice AS4 2x

- Bočnice (04U, 06U, 09U) 2x

- Zadní kryt (04U, 06U, 09U) 1x

- Vertikální lišta (04U, 06U, 09U) 2x

- Dveře celoskleněné (04U, 06U, 09U) 1x

- Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x

- Pant (závěs čípkový - pár 1x) 2x

- Etiketa TÜV 1x

- Štítek plochý "TRITON" 1x

- Hologram Optaglio 1x

- Matice M8: DIN 934 1x

- Matice M5 s integrovanou vějířovou podložkou 3x

- Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x

- Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x

- Plastová příchytka 30x

- Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3x

- Zemnící kabel 32: ZK-32M5 (oko-oko) 1x

Materiál:

- Bezpečnostní kalené sklo tl. 5 mm

- Ocelový plech
